Mono Capteur
AMI
• Capteur de poids type « S » en acier allié IP65 (50 kg ~ 1 t) ou en acier inoxydable IP68 (1,2 t ~ 10 t)
• Convient aux balances d’emballages, aux grues et aux machines d’essai
• Diamètre du câble : Ø 5 mm
• Longueur du câble standard : 3 m
• Marque : Brehm
| Classe de précision | OIML C3 | Puissance | 2.0 ± 0.2 mV/V |
|---|---|---|---|
| Capacité maximale (kg) | 5 à 500 | Excitation, tension recommandée | 10V ~ 12V |
| Nlc du capteur | 3000 | Excitation maximale | 15V |
| LC= Emax/Vmin | 10000 | Résistance d'entrée | 404 ± 15Ω |
| Charge morte minimale | ±3% Emax | Résistance de sortie | 350 ± 3Ω |
| Surcharge sûre | 150% Emax | Résistance d’isolation | ≥2000 MΩ (à 50VDC) |
| Surcharge ultime | 200% Emax | Température d’utilisation | -10°C ~ +40°C |
BMI

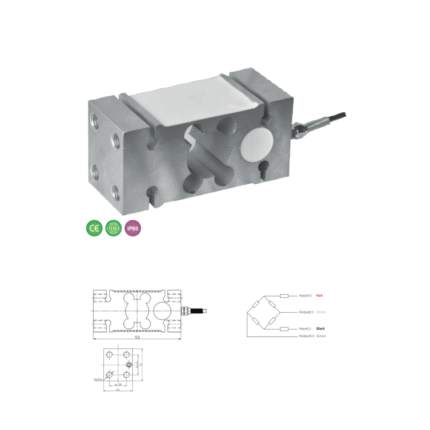

• Capteur de poids à point d’appui unique en acier d’aluminium IP65
• Convient aux plateformes de pesage
• Dimensions maximales de la plateforme :
de 50 à 500 kg : 600 × 600 mm
de 750 à 1200 kg : 600 × 800 mm
• Diamètre du câble : Ø 5 mm
• Longueur du câble : 2,5 m
• Marque : Brehm
| Capacités | A | ØB | M | ØD | ØE | F | G | L1 | L2 | L3 | L4 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 50-100kg | 25 | 9 | M8 | 18 | 18 | 8 | 8 | 200 | 110 | 80 | 56 |
| 150kg | 27 | 11 | M10 | 18 | 27 | 8 | 8 | 220 | 126 | 98 | 66 |
| 300kg | 31 | 11 | M10 | 18 | 27 | 8 | 8 | 220 | 126 | 98 | 66 |
| 500kg | 36 | 11 | M10 | 18 | 27 | 8 | 8 | 220 | 126 | 98 | 66 |
| 750-1000-1200kg | 47 | 13 | M12 | 22 | 27 | 10 | 10 | 220 | 126 | 98 | 66 |
IL
Description
• Capteur de poids à point d’appui unique en aluminium IP65
• Convient aux plateformes, balances à plateaux et aux balances d’emballages
• Dimensions maximales de la plateforme : 800 × 800 mm
• Diamètre du câble : Ø 5 mm
• Longueur du câble standard : 3 m
• Marque : Brehm
| Classe de précision | Capacité maximale (kg) | Nlc du capteur | LC= Emax/Vmin | Charge morte minimale | Surcharge sûre | Surcharge ultime | Puissance | Excitation, tension recommandée | Excitation maximale | Résistance d'entrée | Résistance de sortie | Résistance d'isolation | Température d'utilisation |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| OIML C3 | 50 - 100 - 150 - 200 - 250 - 300 - 500 - 1000 - 2000 | 3000 | - | 0% Emax | 150% Emax | 200% Emax | 2.0 ± 0.2 mV/V | 10V ~ 12V | 15V | 400 ± 20Ω | 352 ± 5Ω | ≥5000 MΩ (à 50VDC) | -10°C ~ +40°C |
ILEC
Description
• Capteur de poids à point d’appui unique en acier inoxydable IP67
• Convient aux plateformes, aux balances à plateaux et aux balances d’emballages
• Dimensions maximales de la plateforme : 600 × 600 mm
• Diamètre du câble : Ø 5 mm
• Longueur du câble standard : 1,5 m
• Marque : Brehm
| Classe de précision | OIML C3 | Puissance | 2.0 ± 0.2 mV/V |
|---|---|---|---|
| Capacité maximale (kg) | 200 - 300 - 500 - 800 - 1000 | Excitation, tension recommandée | 10V ~ 12V |
| Nlc du capteur | 3000 | Excitation maximale | 15V |
| LC= Emax/Vmin | 15000 | Résistance d'entrée | 400 ± 20Ω |
| Charge morte minimale | 0% Emax | Résistance de sortie | 352 ± 3Ω |
| Surcharge sûre | 150% Emax | Résistance d’isolation | ≥5000 MΩ (à 50VDC) |
| Surcharge ultime | 200% Emax | Température d’utilisation | -10°C ~ +40°C |
UDJ
Description
• Capteur de poids à point d’appui unique en aluminium IP65
• Convient aux plateformes de pesage et aux balances à plateaux
• Dimensions maximales de la plateforme : 600 × 800 mm
• Diamètre du câble : Ø 5 mm
• Longueur de câble standard : 1,8 m
• Marque : Brehm
| Classe de précision | OIML C3 | Puissance | 2.0 ± 0.2 mV/V |
|---|---|---|---|
| Capacité maximale (kg) | 30 - 50 - 75 - 100 - 150 - 200 - 250 - 300 - 400 - 500 - 635 - 750 - 800 - 1000 | Excitation, tension recommandée | 10 V |
| Nlc du capteur | 3000 | Excitation maximale | 15 V |
| LC= Emax/Vmin | 7000 | Résistance d'entrée | 404 ± 15Ω |
| Charge morte minimale | 0% Emax | Résistance de sortie | 350 ± 3Ω |
| Surcharge sûre | 150% Emax | Résistance d’isolation | ≥2000 MΩ |
| Surcharge ultime | 300% Emax | Température d’utilisation | -10°C ~ +40°C |
