Capteur S

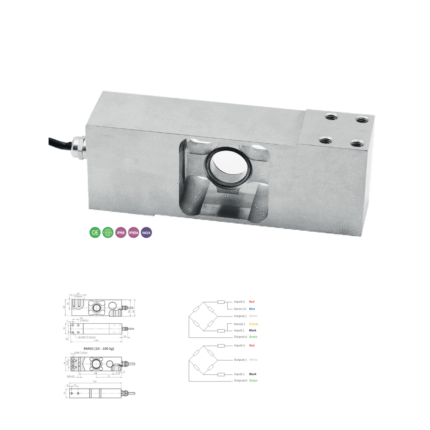

Description
• Capteur de poids à point d’appui unique en acier inoxydable IP67
• Convient aux plateformes, balances à plateaux et autres systèmes de pesage électroniques
• Dimensions maximales de la plateforme :
 de 100 kg à 200 kg : 400 × 400 mm
 de 250 kg à 500 kg : 600 × 800 mm
 de 750 kg à 2 t : 1200 × 1200 mm
• Diamètre du câble : Ø 6,2 mm
• Longueur standard du câble : 3 m
• Marque : Zemic

Capacités	B	B1	H	H1	H2	L	L1	L2	M	N
50–200kg	44	24	75	50	30	156	112	14	M12	5
250–500kg	60	36	95	70	30	146	110	11	M12	5
750–2000kg	76	46	125	95	65	176	110	24	M16	8

Description
• Capteur de poids à point d’appui unique en acier inoxydable IP67
• Convient pour les plates-formes de pesage, les balances à plateaux et les systèmes de pesage (Dosage, remplissage… etc)
• Dimensions maximales de la plate-forme : 400 × 400 mm
• Diamètre du câble : Ø 5 mm
• Longueur de câble standard : 1 m
• Marque : Zemic

Classe de précision	OIML R60 C3	OIML R60 C4	Puissance	2.0 ± 0.2 mV/V
Capacité maximale (kg)	8 - 10 - 15 - 20 - 30 - 50 - 75 - 100 - 150 - 200	8 - 10 - 15 - 20 - 30	Excitation, tension recommandée	5V ~ 12V
Nlc du capteur	3000	4000	Excitation maximale	18V
LC= Emax/Vmin	10000	15000	Résistance d'entrée	384 ± 4Ω
Charge morte minimale	0% Emax		Résistance de sortie	350 ± 3,5Ω
Surcharge sûre	150% Emax		Résistance d’isolation	≥5000 MΩ
Surcharge ultime	300% Emax		Température d’utilisation	-10°C ~ +40°C

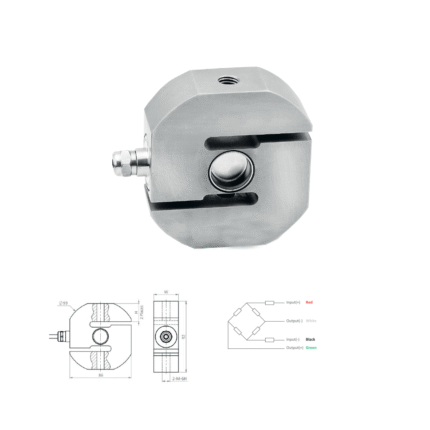

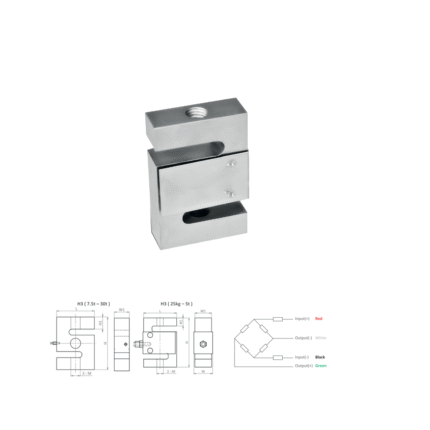

Description
• Capteur de poids de type « S » en acier inoxydable IP68
• Fermé hermétiquement
• Applications de traction et de compression
• Convient pour accrocher les trémies et autres systèmes de pesage
• Diamètre du câble : Ø 5 mm
• Longueur du câble :
 3 m de 25 kg à 1,5 t
 6 m de 2 t à 30 t
• Marque : Zemic

Capacités	L	H	W1	W	H1	M
25–50kg	50.8	76.2	12.5	14.5	15.7	M8
100–150kg	50.8	76.2	19	22.4	15.2	M10*1.5
200–750kg	50.8	76.2	19	22.4	14.4	M12*1.75
1t–1.5t	50.8	76.2	25.4	28.8	12.5	M12*1.75
2t–5t	76.2	101.6	25.4	28.8	20	M20*1.5
7.5t–10t	125	175	50	-	40.2	M33*3
15t–20t	160	200	60	-	51	M42*3
30t	190	230	80	-	57.5	M42*3
