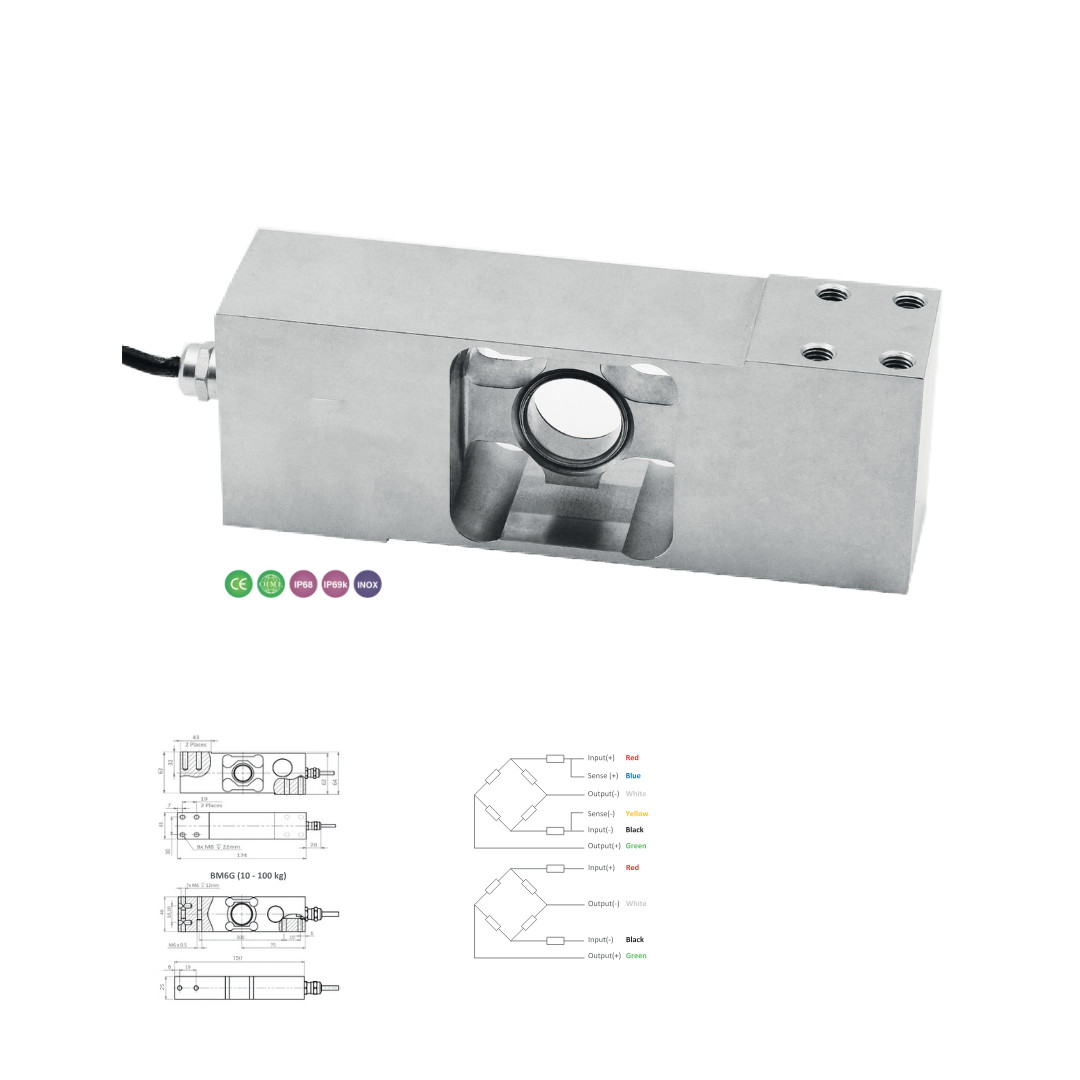

BM6G
Description
• Capteur de poids à point d’appui unique en acier inoxydable IP68/IP69k
• Convient aux balances à plateau et autres systèmes de pesage
• Dimensions maximales de la plateforme :
de 100 à 500 kg : 800 × 800 mm
de 10 à 100 kg : 400 × 400 mm
• Diamètre du câble : Ø 5 mm
• Longueur du câble : 3 m
• Marque : Zemic
| Classe de précision | OIML R60 C3 | OIML R60 C4 | OIML R60 C5 | Puissance | 2.0 ± 0.2 mV/V |
|---|---|---|---|---|---|
| Capacité maximale (kg) | 10 - 20 - 50 - 75 - 100 - 150 - 200 - 300 - 400 - 500 | 20 - 50 - 75 - 100 - 150 - 200 - 250 - 300 - 400 - 500 | Excitation, tension recommandée | 5V ~ 12V | |
| Nlc du capteur | 3000 | 4000 | 5000 | Excitation maximale | 18V |
| LC= Emax/Vmin | 10000 | 15000 | 20000 | Résistance d'entrée | 380Ω ± 15 (10–75kg) / 350Ω ± 3.5 (100–500kg) |
| Charge morte minimale | 0% Emax | Résistance de sortie | 350 ± 10Ω | ||
| Surcharge sûre | 150% Emax | Résistance d’isolation | ≥5000 MΩ | ||
| Surcharge ultime | 300% Emax | Température d’utilisation | -10°C ~ +40°C |
Produits similaires
B6F
• Capteur de poids à point d’appui unique en acier inoxydable IP67
• Convient aux plateformes, balances à plateaux et autres systèmes de pesage électroniques
• Dimensions maximales de la plateforme :
de 100 kg à 200 kg : 400 × 400 mm
de 250 kg à 500 kg : 600 × 800 mm
de 750 kg à 2 t : 1200 × 1200 mm
• Diamètre du câble : Ø 6,2 mm
• Longueur standard du câble : 3 m
• Marque : Zemic
| Capacités | B | B1 | H | H1 | H2 | L | L1 | L2 | M | N |
|---|---|---|---|---|---|---|---|---|---|---|
| 50–200kg | 44 | 24 | 75 | 50 | 30 | 156 | 112 | 14 | M12 | 5 |
| 250–500kg | 60 | 36 | 95 | 70 | 30 | 146 | 110 | 11 | M12 | 5 |
| 750–2000kg | 76 | 46 | 125 | 95 | 65 | 176 | 110 | 24 | M16 | 8 |
H3
• Capteur de poids de type « S » en acier inoxydable IP68
• Fermé hermétiquement
• Applications de traction et de compression
• Convient pour accrocher les trémies et autres systèmes de pesage
• Diamètre du câble : Ø 5 mm
• Longueur du câble :
3 m de 25 kg à 1,5 t
6 m de 2 t à 30 t
• Marque : Zemic
| Capacités | L | H | W1 | W | H1 | M |
|---|---|---|---|---|---|---|
| 25–50kg | 50.8 | 76.2 | 12.5 | 14.5 | 15.7 | M8 |
| 100–150kg | 50.8 | 76.2 | 19 | 22.4 | 15.2 | M10*1.5 |
| 200–750kg | 50.8 | 76.2 | 19 | 22.4 | 14.4 | M12*1.75 |
| 1t–1.5t | 50.8 | 76.2 | 25.4 | 28.8 | 12.5 | M12*1.75 |
| 2t–5t | 76.2 | 101.6 | 25.4 | 28.8 | 20 | M20*1.5 |
| 7.5t–10t | 125 | 175 | 50 | - | 40.2 | M33*3 |
| 15t–20t | 160 | 200 | 60 | - | 51 | M42*3 |
| 30t | 190 | 230 | 80 | - | 57.5 | M42*3 |
H8C
• Capteur de poids à cisaillement en acier nickelé IP67
• Convient aux plateformes de pesage et aux lits médicaux pesants
• Haute précision et grande fiabilité
• Diamètre du câble : Ø 5 mm
• Longueur de câble :
4 m de 100 kg à 2 t
6 m plus de 2 t
• Avec module en option
• Marque : Zemic
| Capacités | L | L1 | L2 | L3 | L4 | B | B1 | H | H1 | ØD | M |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 100kg–250kg | 130 | 15.8 | 25.4 | 76.2 | 54.2 | 31.8 | 37 | 31.8 | 15.8 | 13.5 | 12*1.75 |
| 0.5t–2t | 130 | 15.8 | 25.4 | 76.2 | 54.2 | 31.8 | 34 | 31.8 | 15.8 | 13.5 | 12*1.75 |
| 2.5t–5t | 171.5 | 19.1 | 38.1 | 95.3 | 77.2 | 38.1 | 40 | 38.1 | 18.8 | 19.8 | 18*1.5 |
| 10t | 222.3 | 25.4 | 50.8 | 120.7 | 101.6 | 50.8 | 52.4 | 50.8 | 25.4 | 26 | 24*2 |
L6D
Description
• Capteur de poids à point d’appui unique en aluminium IP65
• Convient aux balances poids prix, balances de table… etc.
• Dimensions maximales de la plateforme : 250 × 350 mm
• Diamètre du câble : Ø 3,8 mm
• Longueur du câble : 0,4 m
• Marque : Zemic
| Classe de précision | OIML R60 C3 | OIML R60 C4 | OIML R60 C5 | Puissance | 2.0 ± 0.2 mV/V |
|---|---|---|---|---|---|
| Capacité max (kg) | 3 - 5 - 6 - 8 - 10 - 15 - 20 - 30 - 35 - 40 - 50 | Excitation (V) | 5~12 | ||
| Nlc capteur | 3000 | 4000 | 5000 | Excitation max | 18 |
| LC=Emax/Vmin | 10000 | 15000 | 20000 | R. entrée | 406 ±6Ω |
| Charge morte min | 0% Emax | R. sortie | 350 ±3Ω | ||
| Surcharge sûre | 150% Emax | R. isolation | ≥5000MΩ | ||
| Surcharge ultime | 300% Emax | Température | -10°C~+40°C |
L6E3
Description
• Capteur de poids à point d’appui unique en aluminium IP65
• Convient aux balances poids prix, balances à plateaux… etc.
• Dimensions maximales de la plateforme : 450 × 450 mm
• Diamètre du câble : 5,3 mm
• Longueur du câble : 3 m
• Marque : Zemic
| Classe de précision | OIML R60 C3 | OIML R60 C4 | OIML R60 C5 | Puissance | 2.0 ± 0.2 mV/V |
|---|---|---|---|---|---|
| Capacité maximale (kg) | 50 - 60 - 80 - 100 - 150 - 200 - 300 - 400 - 500 | 300 - 400 - 500 | Excitation, tension recommandée | 5V ~ 12V | |
| Nlc du capteur | 3000 | 4000 | 5000 | Excitation maximale | 18V |
| LC= Emax/Vmin | 10000 | 15000 | 20000 | Résistance d'entrée | 406 ± 6Ω |
| Charge morte minimale | 0% Emax | Résistance de sortie | 350 ± 3.5Ω | ||
| Surcharge sûre | 150% Emax | Résistance d’isolation | ≥5000 MΩ | ||
| Surcharge ultime | 200% Emax | Température d’utilisation | -10°C ~ +40°C |
L6F
Description
• Capteur de poids à point d’appui unique en aluminium IP65
• Convient aux balances à plateaux, poids prix et plateformes
• Dimensions maximales de la plateforme :
de 50 kg à 200 kg : 600 × 600 mm
de 250 kg à 500 kg : 600 × 800 mm
de 750 kg à 2 t : 1200 × 1200 mm
• Diamètre du câble : Ø 6,2 mm
• Longueur standard du câble : 3 m
• Marque : Zemic
| Capacités | H | H1 | L | W | W1 | M |
|---|---|---|---|---|---|---|
| 50–200kg | 75 | 50 | 156 | 44 | 24 | M12 |
| 250–500kg | 95 | 70 | 146 | 60 | 36 | M12 |
| 750kg–W1 | 95 | 70 | 146 | 60 | 36 | M12 |
| 750–2000kg | 125 | 95 | 176 | 76 | 46 | M16 |
L6G
Description
• Capteur de poids à point d’appui unique en aluminium IP65
• Convient aux balances à plateaux à cellules de charge simples et doubles
• Dimensions maximales de la plateforme : 600 × 600 mm
• Diamètre du câble : Ø 5,9 mm
• Longueur du câble : 3 m
• Marque : Zemic
| Classe de précision | OIML R60 C3 | OIML R60 C4 | Puissance | 2.0 ± 0.2 mV/V |
|---|---|---|---|---|
| Capacité maximale (kg) | 50 - 100 - 150 - 200 - 250 - 300 - 500 - 600 | 150 - 200 - 250 - 300 - 500 - 600 | Excitation, tension recommandée | 5V ~ 12V |
| Nlc du capteur | 3000 | 4000 | Excitation maximale | 18V |
| LC= Emax/Vmin | 10000 | 15000 | Résistance d'entrée | 409 ± 6Ω |
| Charge morte minimale | 0% Emax | Résistance de sortie | 350 ± 3Ω | |
| Surcharge sûre | 120% Emax | Résistance d’isolation | ≥5000 MΩ | |
| Surcharge ultime | 150% Emax | Température d’utilisation | -10°C ~ +40°C |
L6W
Description
• Capteur de poids à point d’appui unique en aluminium IP65
• Convient aux plateformes à cellules de charge simples et doubles
• Dimensions maximales de la plateforme :
de 50 kg à 200 kg : 600 × 600 mm
de 250 kg à 635 kg : 600 × 800 mm
• Diamètre du câble : Ø 4,7 mm
• Longueur du câble : 3 m
• Marque : Zemic
| Classe de précision | OIML C3 | OIML R60 C3 | OIML R60 C4 | Puissance | 2.0 ± 0.2 mV/V |
|---|---|---|---|---|---|
| Capacité maximale (kg) | 200 | 3 - 5 - 8 - 10 - 15 - 20 - 30 - 40 - 50 - 75 - 100 | 15 - 20 - 30 - 40 - 50 - 75 | Excitation, tension recommandée | 5V ~ 12V |
| Nlc du capteur | 3000 | 4000 | Excitation maximale | 18V | |
| LC= Emax/Vmin | 7000 | 12000 | 20000 | Résistance d'entrée | 406 ± 6Ω |
| Charge morte minimale | 0% Emax | Résistance de sortie | 350 ± 3Ω | ||
| Surcharge sûre | 150% Emax | Résistance d’isolation | ≥5000 MΩ | ||
| Surcharge ultime | 200% Emax | Température d’utilisation | -10°C ~ +40°C |
