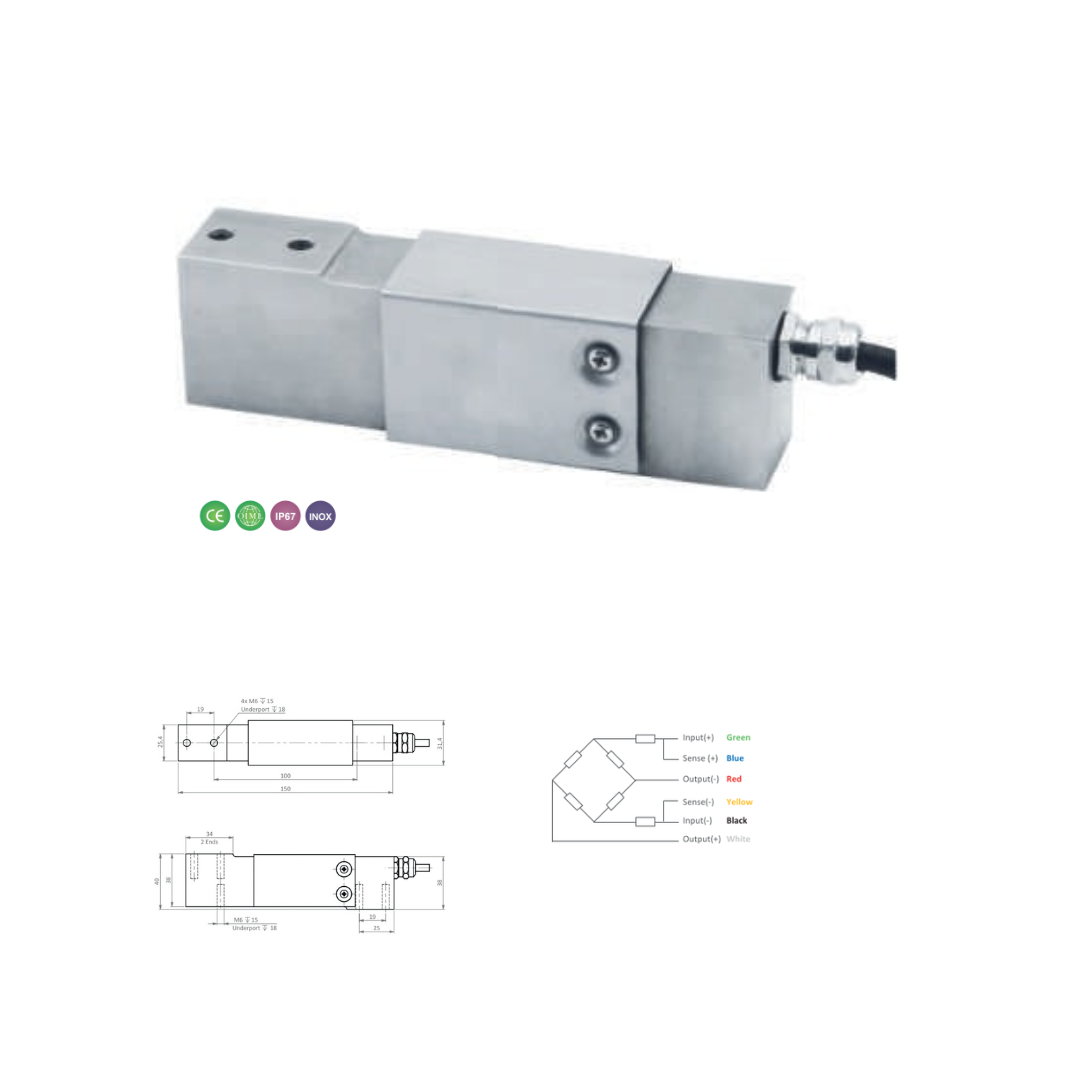

B6N

Description
• Capteur de poids à point d’appui unique en acier inoxydable IP67
• Convient aux plateformes, balances à plateaux et autres systèmes de pesage électroniques
• Dimensions maximales de la plateforme :
 de 100 kg à 200 kg : 400 × 400 mm
 de 250 kg à 500 kg : 600 × 800 mm
 de 750 kg à 2 t : 1200 × 1200 mm
• Diamètre du câble : Ø 6,2 mm
• Longueur standard du câble : 3 m
• Marque : Zemic

Capacités	B	B1	H	H1	H2	L	L1	L2	M	N
50–200kg	44	24	75	50	30	156	112	14	M12	5
250–500kg	60	36	95	70	30	146	110	11	M12	5
750–2000kg	76	46	125	95	65	176	110	24	M16	8

Description
• Capteur de poids à point d’appui unique en acier inoxydable IP68/IP69k
• Convient aux balances à plateau et autres systèmes de pesage
• Dimensions maximales de la plateforme :
 de 100 à 500 kg : 800 × 800 mm
 de 10 à 100 kg : 400 × 400 mm
• Diamètre du câble : Ø 5 mm
• Longueur du câble : 3 m
• Marque : Zemic

Classe de précision	OIML R60 C3	OIML R60 C4	OIML R60 C5	Puissance	2.0 ± 0.2 mV/V
Capacité maximale (kg)	10 - 20 - 50 - 75 - 100 - 150 - 200 - 300 - 400 - 500	20 - 50 - 75 - 100 - 150 - 200 - 250 - 300 - 400 - 500		Excitation, tension recommandée	5V ~ 12V
Nlc du capteur	3000	4000	5000	Excitation maximale	18V
LC= Emax/Vmin	10000	15000	20000	Résistance d'entrée	380Ω ± 15 (10–75kg) / 350Ω ± 3.5 (100–500kg)
Charge morte minimale	0% Emax			Résistance de sortie	350 ± 10Ω
Surcharge sûre	150% Emax			Résistance d’isolation	≥5000 MΩ
Surcharge ultime	300% Emax			Température d’utilisation	-10°C ~ +40°C
