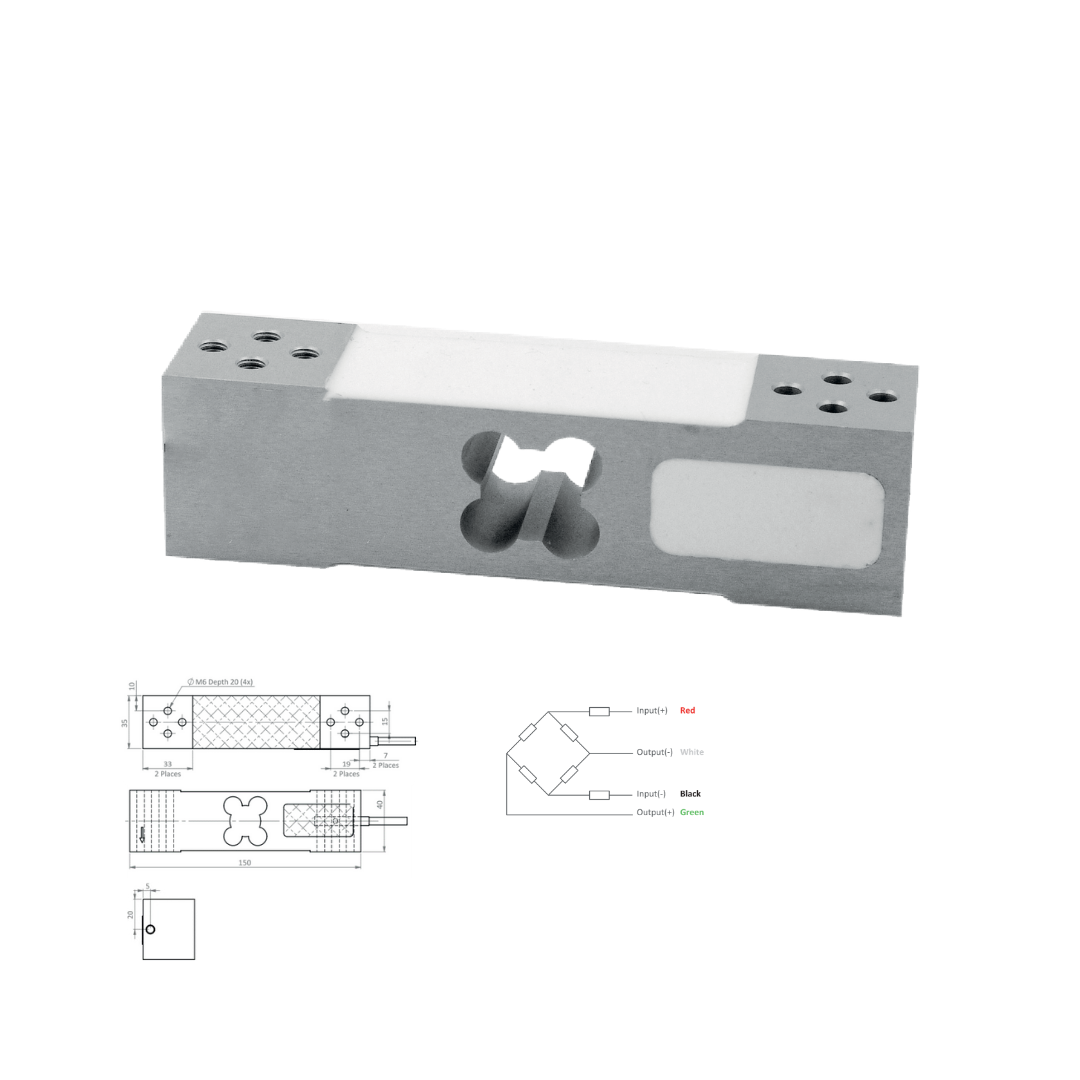

L6E – Image 1
Click to enlarge
L6D
L6D
Back to products
L6E3
L6E3

L6E

Description
• Capteur de poids à point d’appui unique en alliage d’aluminium IP65
• Convient aux balances poids prix, balances de comptage, balances de table, balances médicales, balances à plateaux… etc.
• Dimensions maximales de la plateforme : 400 × 400 mm
• Diamètre du câble : Ø 5,3 mm
• Longueur de câble : 2 m
• Marque : Zemic

Classe de précisionOIML C3OIML R60 C3OIML R60 C4OIML R60 C5Puissance2.0 ± 0.2 mV/V
Capacité maximale (kg)3050 - 60 - 80 - 100 - 150 - 200 - 300 - 500Excitation, tension recommandée5V ~ 12V
Nlc du capteur300040005000Excitation maximale18V
LC= Emax/Vmin100001500020000Résistance d'entrée406 ± 6Ω
Charge morte minimale0% EmaxRésistance de sortie350 ± 3Ω
Surcharge sûre150% EmaxRésistance d’isolation≥5000 MΩ
Surcharge ultime200% EmaxTempérature d’utilisation-10°C ~ +40°C
Demander un devis
UGS : BP-1-1-1-1-1-1-1-1-1-1-1-1-1 Catégories : ,

Produits similaires

B8D

,
Description
• Capteur de poids à cisaillement en acier inoxydable IP68
• Convient aux plateformes, aux installations d'essais automobiles, balances à trémie et autres systèmes de pesage
• Diamètre du câble : Ø 5 mm
• Longueur du câble : 6 m
• Avec module en option
• Marque : Zemic
CapacitésLL1L2L3L4BHhØDØD1Ød1Ød2H2H3H4M
0.15t–0.3t13015.725.476.257.131.331.324.813.5184.2214.515.84.8M12
0.5t13015.725.476.257.131.331.324.813.5184.2214.515.84.8M12
1t13015.725.476.257.131.331.326.513.5184.2214.515.84.8M12
1.5t–2t13015.725.476.257.131.331.328.513.520.525417.518.84.8M12
2.5t–5t1711938.195.276.236.836.830.520.5254217.518.84.8M20
7.5t–10t22225.450.8120.7101.649.549.547.526.9------M24
Quick view

BM11

,
Description
• Capteur de poids à flexion en acier inoxydable IP68
• Convient aux pèses palettes, plateformes et petites trémies
• Diamètre du câble : Ø 5 mm
• Longueur du câble :
 3 m pour 4 conducteurs
 6 m pour 6 conducteurs
• Marque : Zemic
CapacitésØdØDH
5 ; 10 ; 20 ; 30 ; 50 ; 100 ; 200 kg8,22320
250 ; 350 ; 500 kg10,32419
Quick view

H8H

,
Description
• Capteur de poids à cisaillement en acier allié nickelé IP67
• Convient aux balances au sol et trémie
• Diamètre de câble : Ø 5 mm
• Longueur du câble : 4 m
• Avec module en option
• Marque : Zemic
CapacitésABCDEØFØGHJKLM
250kg13015.525.476.231.81320.514.225.531.857.1M12
500kg13015.525.476.231.81320.514.22631.857.1M12
1t13015.525.476.231.81320.514.22831.857.1M12
2t13015.525.476.231.81320.514.23235.957.1M12
5t17219.138.195.33820.530.220404476.2M20
Quick view

HJ-8-201

,

Description
• Pied réglable en hauteur en acier allié nickelé
• Convient aux modèles des capteurs : H8C, B8D et BM8D

CapacitésØDHH1M
0.1t - 2t609250M12*1.75
2.5t - 5t8010550M18*1.5
2.5t - 5t8010550M20*2.5
10t8611250M24*2
Quick view

JB02-JB06

,

Description
• Boîte de jonction, convient aux capteurs de poids à 4 et 6 fils
• Boîtier en aluminium moulé IP65
• Revêtement de protection
• Diamètre du câble : Ø 5 à 6,2 mm
• Marque : Zemic

BoitierJB02JB06
Résistance d'entrée340 à 1100 Ω340 à 1100 Ω
Résistance de sortie340 à 1100 Ω340 à 1100 Ω
Excitation, tension recommandée5 V à 20 V5 V à 17 V
Excitation maximale30 V18 V
Plage de sensibilité du capteur de force0,6 – 3 mV/V0,6 – 3 mV/V
Méthode de correctionExcitation trim
Plage de coupe24 Ω14 Ω
Température, fonctionnement-40...+85°C-40...+85°C
Boitier connecté au bouclierOuiOui
Mise à la terre externeNonOui
Quick view

L6E3

,

Description
• Capteur de poids à point d’appui unique en aluminium IP65
• Convient aux balances poids prix, balances à plateaux… etc.
• Dimensions maximales de la plateforme : 450 × 450 mm
• Diamètre du câble : 5,3 mm
• Longueur du câble : 3 m
• Marque : Zemic

Classe de précisionOIML R60 C3OIML R60 C4OIML R60 C5Puissance2.0 ± 0.2 mV/V
Capacité maximale (kg)50 - 60 - 80 - 100 - 150 - 200 - 300 - 400 - 500300 - 400 - 500Excitation, tension recommandée5V ~ 12V
Nlc du capteur300040005000Excitation maximale18V
LC= Emax/Vmin100001500020000Résistance d'entrée406 ± 6Ω
Charge morte minimale0% EmaxRésistance de sortie350 ± 3.5Ω
Surcharge sûre150% EmaxRésistance d’isolation≥5000 MΩ
Surcharge ultime200% EmaxTempérature d’utilisation-10°C ~ +40°C
Quick view

L6F

,

Description
• Capteur de poids à point d’appui unique en aluminium IP65
• Convient aux balances à plateaux, poids prix et plateformes
• Dimensions maximales de la plateforme :
 de 50 kg à 200 kg : 600 × 600 mm
 de 250 kg à 500 kg : 600 × 800 mm
 de 750 kg à 2 t : 1200 × 1200 mm
• Diamètre du câble : Ø 6,2 mm
• Longueur standard du câble : 3 m
• Marque : Zemic

CapacitésHH1LWW1M
50–200kg75501564424M12
250–500kg95701466036M12
750kg–W195701466036M12
750–2000kg125951767646M16
Quick view

L6N

,

Description
• Capteur à point d’appui unique en aluminium IP65
• Convient aux plateformes de pesage
• Dimensions maximales de la plateforme : 400 × 400 mm
• Diamètre du câble : Ø 4,8 ± 0,2 mm
• Longueur du câble : 3 ± 0,05 m
• Marque : Zemic

Classe de précisionOIML C3OIML R60 C3OIML R60 C4Puissance2.0 ± 0.2 mV/V
Capacité maximale (kg)2003 - 5 - 8 - 10 - 15 - 20 - 30 - 40 - 50 - 75 - 10015 - 20 - 30 - 40 - 50 - 75Excitation, tension recommandée5V ~ 12V
Nlc du capteur30004000Excitation maximale18V
LC= Emax/Vmin70001200020000Résistance d'entrée406 ± 6Ω
Charge morte minimale0% EmaxRésistance de sortie350 ± 3Ω
Surcharge sûre150% EmaxRésistance d’isolation≥5000 MΩ
Surcharge ultime200% EmaxTempérature d’utilisation-10°C ~ +40°C
Quick view
