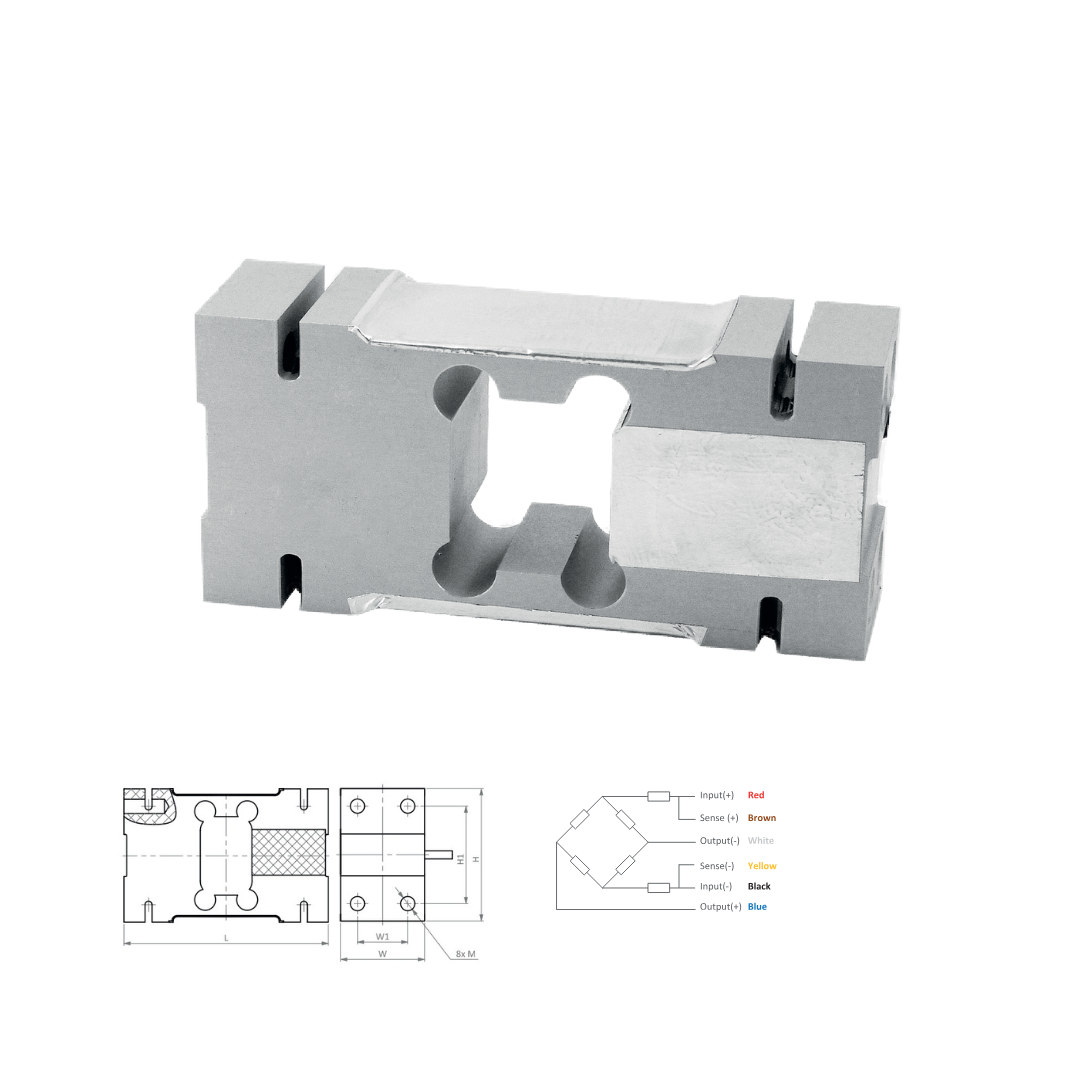

L6F
Description
• Capteur de poids à point d’appui unique en aluminium IP65
• Convient aux balances à plateaux, poids prix et plateformes
• Dimensions maximales de la plateforme :
de 50 kg à 200 kg : 600 × 600 mm
de 250 kg à 500 kg : 600 × 800 mm
de 750 kg à 2 t : 1200 × 1200 mm
• Diamètre du câble : Ø 6,2 mm
• Longueur standard du câble : 3 m
• Marque : Zemic
| Capacités | H | H1 | L | W | W1 | M |
|---|---|---|---|---|---|---|
| 50–200kg | 75 | 50 | 156 | 44 | 24 | M12 |
| 250–500kg | 95 | 70 | 146 | 60 | 36 | M12 |
| 750kg–W1 | 95 | 70 | 146 | 60 | 36 | M12 |
| 750–2000kg | 125 | 95 | 176 | 76 | 46 | M16 |
Produits similaires
B8D
• Capteur de poids à cisaillement en acier inoxydable IP68
• Convient aux plateformes, aux installations d'essais automobiles, balances à trémie et autres systèmes de pesage
• Diamètre du câble : Ø 5 mm
• Longueur du câble : 6 m
• Avec module en option
• Marque : Zemic
| Capacités | L | L1 | L2 | L3 | L4 | B | H | h | ØD | ØD1 | Ød1 | Ød2 | H2 | H3 | H4 | M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.15t–0.3t | 130 | 15.7 | 25.4 | 76.2 | 57.1 | 31.3 | 31.3 | 24.8 | 13.5 | 18 | 4.2 | 2 | 14.5 | 15.8 | 4.8 | M12 |
| 0.5t | 130 | 15.7 | 25.4 | 76.2 | 57.1 | 31.3 | 31.3 | 24.8 | 13.5 | 18 | 4.2 | 2 | 14.5 | 15.8 | 4.8 | M12 |
| 1t | 130 | 15.7 | 25.4 | 76.2 | 57.1 | 31.3 | 31.3 | 26.5 | 13.5 | 18 | 4.2 | 2 | 14.5 | 15.8 | 4.8 | M12 |
| 1.5t–2t | 130 | 15.7 | 25.4 | 76.2 | 57.1 | 31.3 | 31.3 | 28.5 | 13.5 | 20.5 | 25 | 4 | 17.5 | 18.8 | 4.8 | M12 |
| 2.5t–5t | 171 | 19 | 38.1 | 95.2 | 76.2 | 36.8 | 36.8 | 30.5 | 20.5 | 25 | 4 | 2 | 17.5 | 18.8 | 4.8 | M20 |
| 7.5t–10t | 222 | 25.4 | 50.8 | 120.7 | 101.6 | 49.5 | 49.5 | 47.5 | 26.9 | - | - | - | - | - | - | M24 |
HL-3-003
Description
• Bout de tige en acier allié
• Convient aux modèles de capteurs : H3 et BM3
| Capacités | A | B | C | ØD | H | H1 | L | M * Pas |
|---|---|---|---|---|---|---|---|---|
| 25 - 50kg | 8 | 6.5 | 8 | 25 | 42 | 56 | 21 | M8*1.25 |
| 100 - 150kg | 9 | 7.5 | 10 | 30 | 48 | 65 | 24 | M10*1.5 |
| 200kg 1t | 10 | 8.5 | 12 | 35 | 54 | 73 | 28 | M12*1.75 |
| 1.5t | 16 | 13.5 | 20 | 54 | 63 | 78 | 41 | M12*1.75 |
| 2t - 3t | 16 | 13.5 | 20 | 54 | 78 | 107 | 43 | M20*1.5 |
| 5t | 20 | 18 | 25 | 70 | 94 | 125 | 57 | M20*1.5 |
| 5t - 7.5t | 20 | 18 | 25 | 70 | 94 | 125 | 57 | M24*2 |
| 10t (M30) | 25 | 20 | 30 | 85 | 110 | 141 | 73 | M30*2 |
| 10t (M33) | 25 | 20 | 35 | 90 | 140 | 181 | 92 | M33*3 |
| 20t | 32 | 25 | 45 | 102 | 134 | 174 | 98 | M42*3 |
| 30t | 35 | 28 | 50 | 112 | 185 | 241 | 110 | M42*3 |
HL-3-005
Description
• Installation facile
• Acier allié
• Convient aux modèles de capteurs BM3 et H3
| Capacités | L | L1 | L2 | M * P | Poids de levage statique |
|---|---|---|---|---|---|
| 25 - 50kg | 77 | 21 | 22 | M8 x 1,25 | 0.16t |
| 100 - 150kg | 83 | 26 | 27 | M10 x 1,5 | 0.25t |
| 200 - 300kg | 89 | 28 | 33 | M12 x 1,75 | 0.4t |
| 500 - 750kg | 89 | 28 | 38 | M12 x 1,75 | 1t |
| 1t | 89 | 28 | 43 | M12 x 1,75 | 1.08t |
| 1.5t | 118 | 28 | 47 | M12 x 1,75 | 1.6t |
| 2t - 3t | 133 | 43 | 63 | M20 x 1,5 | 3t |
| 5t | 149 | 43 | 78 | M20 x 1,5 | 6t |
JB02-JB06
Description
• Boîte de jonction, convient aux capteurs de poids à 4 et 6 fils
• Boîtier en aluminium moulé IP65
• Revêtement de protection
• Diamètre du câble : Ø 5 à 6,2 mm
• Marque : Zemic
| Boitier | JB02 | JB06 |
|---|---|---|
| Résistance d'entrée | 340 à 1100 Ω | 340 à 1100 Ω |
| Résistance de sortie | 340 à 1100 Ω | 340 à 1100 Ω |
| Excitation, tension recommandée | 5 V à 20 V | 5 V à 17 V |
| Excitation maximale | 30 V | 18 V |
| Plage de sensibilité du capteur de force | 0,6 – 3 mV/V | 0,6 – 3 mV/V |
| Méthode de correction | Excitation trim | |
| Plage de coupe | 24 Ω | 14 Ω |
| Température, fonctionnement | -40...+85°C | -40...+85°C |
| Boitier connecté au bouclier | Oui | Oui |
| Mise à la terre externe | Non | Oui |
L6N
Description
• Capteur à point d’appui unique en aluminium IP65
• Convient aux plateformes de pesage
• Dimensions maximales de la plateforme : 400 × 400 mm
• Diamètre du câble : Ø 4,8 ± 0,2 mm
• Longueur du câble : 3 ± 0,05 m
• Marque : Zemic
| Classe de précision | OIML C3 | OIML R60 C3 | OIML R60 C4 | Puissance | 2.0 ± 0.2 mV/V |
|---|---|---|---|---|---|
| Capacité maximale (kg) | 200 | 3 - 5 - 8 - 10 - 15 - 20 - 30 - 40 - 50 - 75 - 100 | 15 - 20 - 30 - 40 - 50 - 75 | Excitation, tension recommandée | 5V ~ 12V |
| Nlc du capteur | 3000 | 4000 | Excitation maximale | 18V | |
| LC= Emax/Vmin | 7000 | 12000 | 20000 | Résistance d'entrée | 406 ± 6Ω |
| Charge morte minimale | 0% Emax | Résistance de sortie | 350 ± 3Ω | ||
| Surcharge sûre | 150% Emax | Résistance d’isolation | ≥5000 MΩ | ||
| Surcharge ultime | 200% Emax | Température d’utilisation | -10°C ~ +40°C |
L6W
Description
• Capteur de poids à point d’appui unique en aluminium IP65
• Convient aux plateformes à cellules de charge simples et doubles
• Dimensions maximales de la plateforme :
de 50 kg à 200 kg : 600 × 600 mm
de 250 kg à 635 kg : 600 × 800 mm
• Diamètre du câble : Ø 4,7 mm
• Longueur du câble : 3 m
• Marque : Zemic
| Classe de précision | OIML C3 | OIML R60 C3 | OIML R60 C4 | Puissance | 2.0 ± 0.2 mV/V |
|---|---|---|---|---|---|
| Capacité maximale (kg) | 200 | 3 - 5 - 8 - 10 - 15 - 20 - 30 - 40 - 50 - 75 - 100 | 15 - 20 - 30 - 40 - 50 - 75 | Excitation, tension recommandée | 5V ~ 12V |
| Nlc du capteur | 3000 | 4000 | Excitation maximale | 18V | |
| LC= Emax/Vmin | 7000 | 12000 | 20000 | Résistance d'entrée | 406 ± 6Ω |
| Charge morte minimale | 0% Emax | Résistance de sortie | 350 ± 3Ω | ||
| Surcharge sûre | 150% Emax | Résistance d’isolation | ≥5000 MΩ | ||
| Surcharge ultime | 200% Emax | Température d’utilisation | -10°C ~ +40°C |
