B8D
Description

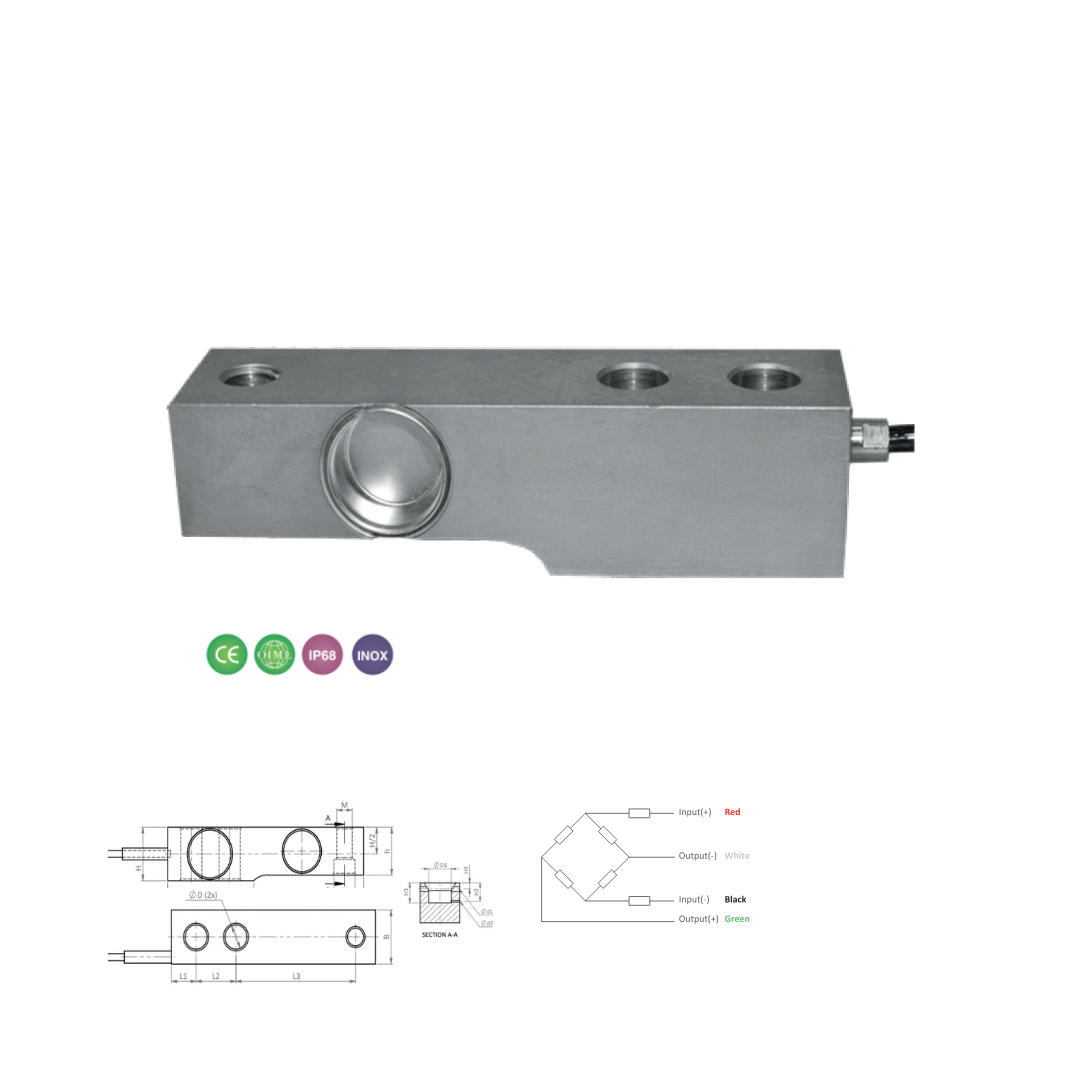

• Capteur de poids à cisaillement en acier inoxydable IP68
• Convient aux plateformes, aux installations d’essais automobiles, balances à trémie et autres systèmes de pesage
• Diamètre du câble : Ø 5 mm
• Longueur du câble : 6 m
• Avec module en option
• Marque : Zemic
| Capacités | L | L1 | L2 | L3 | L4 | B | H | h | ØD | ØD1 | Ød1 | Ød2 | H2 | H3 | H4 | M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.15t–0.3t | 130 | 15.7 | 25.4 | 76.2 | 57.1 | 31.3 | 31.3 | 24.8 | 13.5 | 18 | 4.2 | 2 | 14.5 | 15.8 | 4.8 | M12 |
| 0.5t | 130 | 15.7 | 25.4 | 76.2 | 57.1 | 31.3 | 31.3 | 24.8 | 13.5 | 18 | 4.2 | 2 | 14.5 | 15.8 | 4.8 | M12 |
| 1t | 130 | 15.7 | 25.4 | 76.2 | 57.1 | 31.3 | 31.3 | 26.5 | 13.5 | 18 | 4.2 | 2 | 14.5 | 15.8 | 4.8 | M12 |
| 1.5t–2t | 130 | 15.7 | 25.4 | 76.2 | 57.1 | 31.3 | 31.3 | 28.5 | 13.5 | 20.5 | 25 | 4 | 17.5 | 18.8 | 4.8 | M12 |
| 2.5t–5t | 171 | 19 | 38.1 | 95.2 | 76.2 | 36.8 | 36.8 | 30.5 | 20.5 | 25 | 4 | 2 | 17.5 | 18.8 | 4.8 | M20 |
| 7.5t–10t | 222 | 25.4 | 50.8 | 120.7 | 101.6 | 49.5 | 49.5 | 47.5 | 26.9 | - | - | - | - | - | - | M24 |
Produits similaires
B6F
Description
• Capteur de poids à point d’appui unique en acier inoxydable IP67
• Convient aux plateformes, balances à plateaux et autres systèmes de pesage électroniques
• Dimensions maximales de la plateforme :
de 100 kg à 200 kg : 400 × 400 mm
de 250 kg à 500 kg : 600 × 800 mm
de 750 kg à 2 t : 1200 × 1200 mm
• Diamètre du câble : Ø 6,2 mm
• Longueur standard du câble : 3 m
• Marque : Zemic
• Capteur de poids à point d’appui unique en acier inoxydable IP67
• Convient aux plateformes, balances à plateaux et autres systèmes de pesage électroniques
• Dimensions maximales de la plateforme :
de 100 kg à 200 kg : 400 × 400 mm
de 250 kg à 500 kg : 600 × 800 mm
de 750 kg à 2 t : 1200 × 1200 mm
• Diamètre du câble : Ø 6,2 mm
• Longueur standard du câble : 3 m
• Marque : Zemic
| Capacités | B | B1 | H | H1 | H2 | L | L1 | L2 | M | N |
|---|---|---|---|---|---|---|---|---|---|---|
| 50–200kg | 44 | 24 | 75 | 50 | 30 | 156 | 112 | 14 | M12 | 5 |
| 250–500kg | 60 | 36 | 95 | 70 | 30 | 146 | 110 | 11 | M12 | 5 |
| 750–2000kg | 76 | 46 | 125 | 95 | 65 | 176 | 110 | 24 | M16 | 8 |
B6N
Description
• Capteur de poids à point d’appui unique en acier inoxydable IP67
• Convient pour les plates-formes de pesage, les balances à plateaux et les systèmes de pesage (Dosage, remplissage… etc)
• Dimensions maximales de la plate-forme : 400 × 400 mm
• Diamètre du câble : Ø 5 mm
• Longueur de câble standard : 1 m
• Marque : Zemic
• Capteur de poids à point d’appui unique en acier inoxydable IP67
• Convient pour les plates-formes de pesage, les balances à plateaux et les systèmes de pesage (Dosage, remplissage… etc)
• Dimensions maximales de la plate-forme : 400 × 400 mm
• Diamètre du câble : Ø 5 mm
• Longueur de câble standard : 1 m
• Marque : Zemic
| Classe de précision | OIML R60 C3 | OIML R60 C4 | Puissance | 2.0 ± 0.2 mV/V |
|---|---|---|---|---|
| Capacité maximale (kg) | 8 - 10 - 15 - 20 - 30 - 50 - 75 - 100 - 150 - 200 | 8 - 10 - 15 - 20 - 30 | Excitation, tension recommandée | 5V ~ 12V |
| Nlc du capteur | 3000 | 4000 | Excitation maximale | 18V |
| LC= Emax/Vmin | 10000 | 15000 | Résistance d'entrée | 384 ± 4Ω |
| Charge morte minimale | 0% Emax | Résistance de sortie | 350 ± 3,5Ω | |
| Surcharge sûre | 150% Emax | Résistance d’isolation | ≥5000 MΩ | |
| Surcharge ultime | 300% Emax | Température d’utilisation | -10°C ~ +40°C |
BM11
Description
• Capteur de poids à flexion en acier inoxydable IP68
• Convient aux pèses palettes, plateformes et petites trémies
• Diamètre du câble : Ø 5 mm
• Longueur du câble :
3 m pour 4 conducteurs
6 m pour 6 conducteurs
• Marque : Zemic
• Capteur de poids à flexion en acier inoxydable IP68
• Convient aux pèses palettes, plateformes et petites trémies
• Diamètre du câble : Ø 5 mm
• Longueur du câble :
3 m pour 4 conducteurs
6 m pour 6 conducteurs
• Marque : Zemic
| Capacités | Ød | ØD | H |
|---|---|---|---|
| 5 ; 10 ; 20 ; 30 ; 50 ; 100 ; 200 kg | 8,2 | 23 | 20 |
| 250 ; 350 ; 500 kg | 10,3 | 24 | 19 |
HL-3-005
Description
• Installation facile
• Acier allié
• Convient aux modèles de capteurs BM3 et H3
| Capacités | L | L1 | L2 | M * P | Poids de levage statique |
|---|---|---|---|---|---|
| 25 - 50kg | 77 | 21 | 22 | M8 x 1,25 | 0.16t |
| 100 - 150kg | 83 | 26 | 27 | M10 x 1,5 | 0.25t |
| 200 - 300kg | 89 | 28 | 33 | M12 x 1,75 | 0.4t |
| 500 - 750kg | 89 | 28 | 38 | M12 x 1,75 | 1t |
| 1t | 89 | 28 | 43 | M12 x 1,75 | 1.08t |
| 1.5t | 118 | 28 | 47 | M12 x 1,75 | 1.6t |
| 2t - 3t | 133 | 43 | 63 | M20 x 1,5 | 3t |
| 5t | 149 | 43 | 78 | M20 x 1,5 | 6t |
HM14H1
Description
• Capteur analogique pour pont bascule, en acier allié IP68
• Convient aux ponts bascule, balances à trémie et pèse essieux
• Haute précision
• Conception robuste et intelligente sans semi-conducteurs
• Diamètre du câble : Ø 5 mm
• Longueur de câble : 20 m
• Avec support de montage HY-14-146
• Marque : Zemic
• Capteur analogique pour pont bascule, en acier allié IP68
• Convient aux ponts bascule, balances à trémie et pèse essieux
• Haute précision
• Conception robuste et intelligente sans semi-conducteurs
• Diamètre du câble : Ø 5 mm
• Longueur de câble : 20 m
• Avec support de montage HY-14-146
• Marque : Zemic
| Classe de précision | OIML C3 | Puissance | 2.0 ± 0.002 mV/V |
|---|---|---|---|
| Capacité maximale (t) | 20 - 30 - 40 - 50 | Excitation, tension recommandée | 5V ~ 12V |
| Nlc du capteur | 3000 | Excitation maximale | 15 V |
| LC= Emax/Vmin | 10000 | Résistance d'entrée | 700 ± 7 Ω |
| Charge morte minimale | 0% Emax | Résistance de sortie | 703 ± 4Ω |
| Surcharge sûre | 150% Emax | Résistance d’isolation | ≥5000 MΩ |
| Surcharge ultime | 300% Emax | Température d’utilisation | -10°C ~ +40°C |
JB02-JB06
Description
• Boîte de jonction, convient aux capteurs de poids à 4 et 6 fils
• Boîtier en aluminium moulé IP65
• Revêtement de protection
• Diamètre du câble : Ø 5 à 6,2 mm
• Marque : Zemic
| Boitier | JB02 | JB06 |
|---|---|---|
| Résistance d'entrée | 340 à 1100 Ω | 340 à 1100 Ω |
| Résistance de sortie | 340 à 1100 Ω | 340 à 1100 Ω |
| Excitation, tension recommandée | 5 V à 20 V | 5 V à 17 V |
| Excitation maximale | 30 V | 18 V |
| Plage de sensibilité du capteur de force | 0,6 – 3 mV/V | 0,6 – 3 mV/V |
| Méthode de correction | Excitation trim | |
| Plage de coupe | 24 Ω | 14 Ω |
| Température, fonctionnement | -40...+85°C | -40...+85°C |
| Boitier connecté au bouclier | Oui | Oui |
| Mise à la terre externe | Non | Oui |
