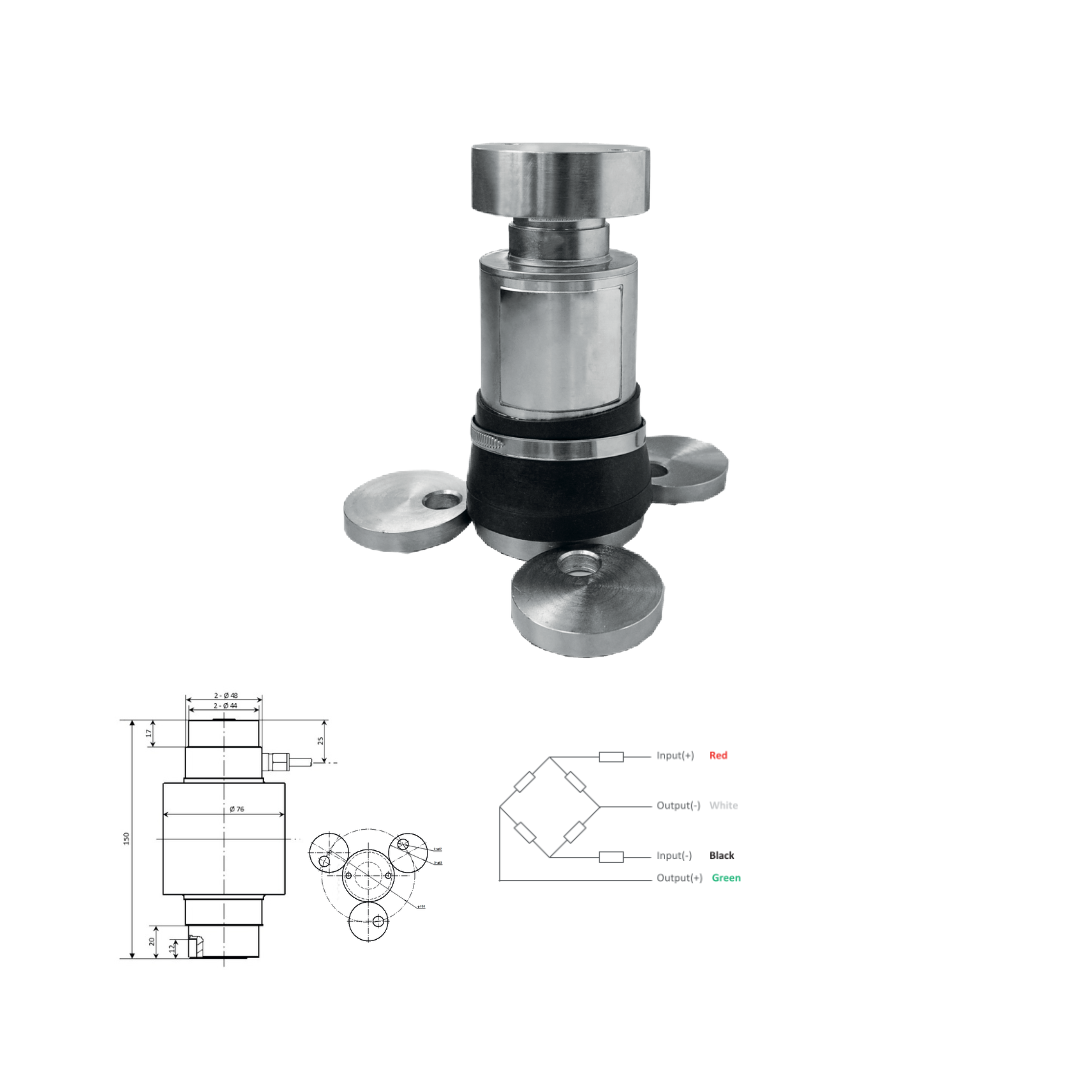

HM14H1
Description
• Capteur analogique pour pont bascule, en acier allié IP68
• Convient aux ponts bascule, balances à trémie et pèse essieux
• Haute précision
• Conception robuste et intelligente sans semi-conducteurs
• Diamètre du câble : Ø 5 mm
• Longueur de câble : 20 m
• Avec support de montage HY-14-146
• Marque : Zemic
| Classe de précision | OIML C3 | Puissance | 2.0 ± 0.002 mV/V |
|---|---|---|---|
| Capacité maximale (t) | 20 - 30 - 40 - 50 | Excitation, tension recommandée | 5V ~ 12V |
| Nlc du capteur | 3000 | Excitation maximale | 15 V |
| LC= Emax/Vmin | 10000 | Résistance d'entrée | 700 ± 7 Ω |
| Charge morte minimale | 0% Emax | Résistance de sortie | 703 ± 4Ω |
| Surcharge sûre | 150% Emax | Résistance d’isolation | ≥5000 MΩ |
| Surcharge ultime | 300% Emax | Température d’utilisation | -10°C ~ +40°C |
Produits similaires
BM6G
• Capteur de poids à point d’appui unique en acier inoxydable IP68/IP69k
• Convient aux balances à plateau et autres systèmes de pesage
• Dimensions maximales de la plateforme :
de 100 à 500 kg : 800 × 800 mm
de 10 à 100 kg : 400 × 400 mm
• Diamètre du câble : Ø 5 mm
• Longueur du câble : 3 m
• Marque : Zemic
| Classe de précision | OIML R60 C3 | OIML R60 C4 | OIML R60 C5 | Puissance | 2.0 ± 0.2 mV/V |
|---|---|---|---|---|---|
| Capacité maximale (kg) | 10 - 20 - 50 - 75 - 100 - 150 - 200 - 300 - 400 - 500 | 20 - 50 - 75 - 100 - 150 - 200 - 250 - 300 - 400 - 500 | Excitation, tension recommandée | 5V ~ 12V | |
| Nlc du capteur | 3000 | 4000 | 5000 | Excitation maximale | 18V |
| LC= Emax/Vmin | 10000 | 15000 | 20000 | Résistance d'entrée | 380Ω ± 15 (10–75kg) / 350Ω ± 3.5 (100–500kg) |
| Charge morte minimale | 0% Emax | Résistance de sortie | 350 ± 10Ω | ||
| Surcharge sûre | 150% Emax | Résistance d’isolation | ≥5000 MΩ | ||
| Surcharge ultime | 300% Emax | Température d’utilisation | -10°C ~ +40°C |
H3
• Capteur de poids de type « S » en acier inoxydable IP68
• Fermé hermétiquement
• Applications de traction et de compression
• Convient pour accrocher les trémies et autres systèmes de pesage
• Diamètre du câble : Ø 5 mm
• Longueur du câble :
3 m de 25 kg à 1,5 t
6 m de 2 t à 30 t
• Marque : Zemic
| Capacités | L | H | W1 | W | H1 | M |
|---|---|---|---|---|---|---|
| 25–50kg | 50.8 | 76.2 | 12.5 | 14.5 | 15.7 | M8 |
| 100–150kg | 50.8 | 76.2 | 19 | 22.4 | 15.2 | M10*1.5 |
| 200–750kg | 50.8 | 76.2 | 19 | 22.4 | 14.4 | M12*1.75 |
| 1t–1.5t | 50.8 | 76.2 | 25.4 | 28.8 | 12.5 | M12*1.75 |
| 2t–5t | 76.2 | 101.6 | 25.4 | 28.8 | 20 | M20*1.5 |
| 7.5t–10t | 125 | 175 | 50 | - | 40.2 | M33*3 |
| 15t–20t | 160 | 200 | 60 | - | 51 | M42*3 |
| 30t | 190 | 230 | 80 | - | 57.5 | M42*3 |
H8H
• Capteur de poids à cisaillement en acier allié nickelé IP67
• Convient aux balances au sol et trémie
• Diamètre de câble : Ø 5 mm
• Longueur du câble : 4 m
• Avec module en option
• Marque : Zemic
| Capacités | A | B | C | D | E | ØF | ØG | H | J | K | L | M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 250kg | 130 | 15.5 | 25.4 | 76.2 | 31.8 | 13 | 20.5 | 14.2 | 25.5 | 31.8 | 57.1 | M12 |
| 500kg | 130 | 15.5 | 25.4 | 76.2 | 31.8 | 13 | 20.5 | 14.2 | 26 | 31.8 | 57.1 | M12 |
| 1t | 130 | 15.5 | 25.4 | 76.2 | 31.8 | 13 | 20.5 | 14.2 | 28 | 31.8 | 57.1 | M12 |
| 2t | 130 | 15.5 | 25.4 | 76.2 | 31.8 | 13 | 20.5 | 14.2 | 32 | 35.9 | 57.1 | M12 |
| 5t | 172 | 19.1 | 38.1 | 95.3 | 38 | 20.5 | 30.2 | 20 | 40 | 44 | 76.2 | M20 |
HL-3-003
Description
• Bout de tige en acier allié
• Convient aux modèles de capteurs : H3 et BM3
| Capacités | A | B | C | ØD | H | H1 | L | M * Pas |
|---|---|---|---|---|---|---|---|---|
| 25 - 50kg | 8 | 6.5 | 8 | 25 | 42 | 56 | 21 | M8*1.25 |
| 100 - 150kg | 9 | 7.5 | 10 | 30 | 48 | 65 | 24 | M10*1.5 |
| 200kg 1t | 10 | 8.5 | 12 | 35 | 54 | 73 | 28 | M12*1.75 |
| 1.5t | 16 | 13.5 | 20 | 54 | 63 | 78 | 41 | M12*1.75 |
| 2t - 3t | 16 | 13.5 | 20 | 54 | 78 | 107 | 43 | M20*1.5 |
| 5t | 20 | 18 | 25 | 70 | 94 | 125 | 57 | M20*1.5 |
| 5t - 7.5t | 20 | 18 | 25 | 70 | 94 | 125 | 57 | M24*2 |
| 10t (M30) | 25 | 20 | 30 | 85 | 110 | 141 | 73 | M30*2 |
| 10t (M33) | 25 | 20 | 35 | 90 | 140 | 181 | 92 | M33*3 |
| 20t | 32 | 25 | 45 | 102 | 134 | 174 | 98 | M42*3 |
| 30t | 35 | 28 | 50 | 112 | 185 | 241 | 110 | M42*3 |
JB02-JB06
Description
• Boîte de jonction, convient aux capteurs de poids à 4 et 6 fils
• Boîtier en aluminium moulé IP65
• Revêtement de protection
• Diamètre du câble : Ø 5 à 6,2 mm
• Marque : Zemic
| Boitier | JB02 | JB06 |
|---|---|---|
| Résistance d'entrée | 340 à 1100 Ω | 340 à 1100 Ω |
| Résistance de sortie | 340 à 1100 Ω | 340 à 1100 Ω |
| Excitation, tension recommandée | 5 V à 20 V | 5 V à 17 V |
| Excitation maximale | 30 V | 18 V |
| Plage de sensibilité du capteur de force | 0,6 – 3 mV/V | 0,6 – 3 mV/V |
| Méthode de correction | Excitation trim | |
| Plage de coupe | 24 Ω | 14 Ω |
| Température, fonctionnement | -40...+85°C | -40...+85°C |
| Boitier connecté au bouclier | Oui | Oui |
| Mise à la terre externe | Non | Oui |
L6F
Description
• Capteur de poids à point d’appui unique en aluminium IP65
• Convient aux balances à plateaux, poids prix et plateformes
• Dimensions maximales de la plateforme :
de 50 kg à 200 kg : 600 × 600 mm
de 250 kg à 500 kg : 600 × 800 mm
de 750 kg à 2 t : 1200 × 1200 mm
• Diamètre du câble : Ø 6,2 mm
• Longueur standard du câble : 3 m
• Marque : Zemic
| Capacités | H | H1 | L | W | W1 | M |
|---|---|---|---|---|---|---|
| 50–200kg | 75 | 50 | 156 | 44 | 24 | M12 |
| 250–500kg | 95 | 70 | 146 | 60 | 36 | M12 |
| 750kg–W1 | 95 | 70 | 146 | 60 | 36 | M12 |
| 750–2000kg | 125 | 95 | 176 | 76 | 46 | M16 |
