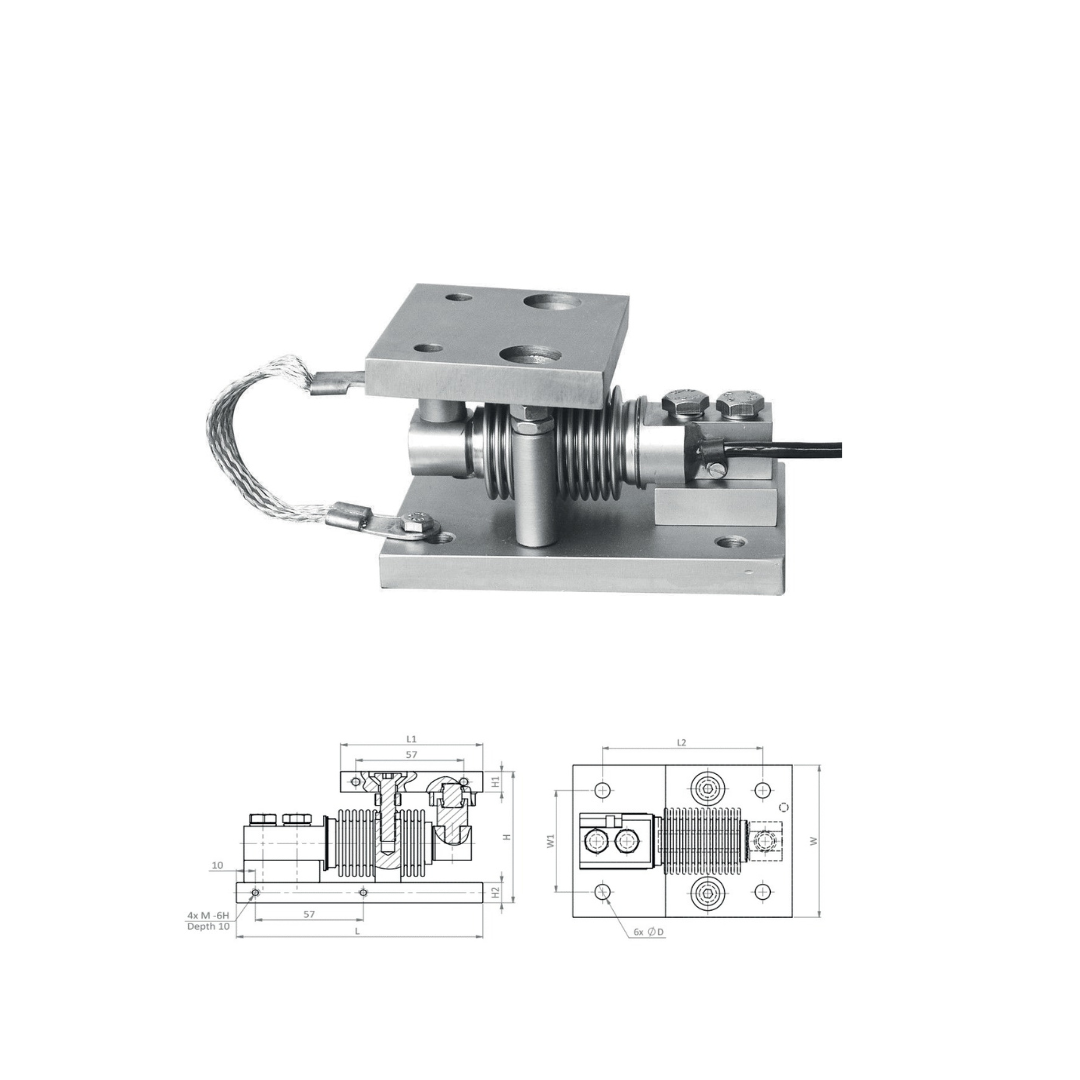

BM-11-401
Description
• Module de capteur en acier inoxydable
• Protection contre le basculement
• Convient aux modèles des capteurs BM11
| Capacités | H | H1 | H2 | L | L2 | L3 | W | W1 | ØD | M |
|---|---|---|---|---|---|---|---|---|---|---|
| 5-200kg | 77 | 12 | 12 | 130 | 75 | 95 | 90 | 60 | 9 | M5 |
| 250-500kg | 90 | 20 | 15 | 160 | 100 | 120 | 80 | 14 | M5 |
