Mono-Capteur

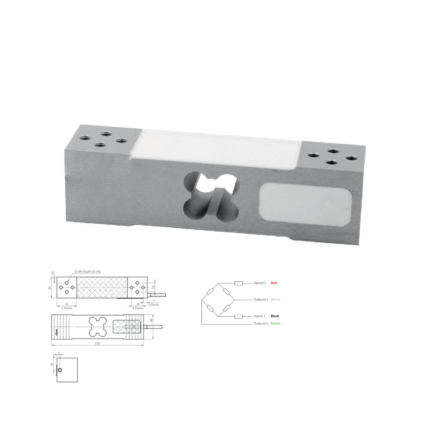

L6D
Description
• Capteur de poids à point d’appui unique en aluminium IP65
• Convient aux balances poids prix, balances de table… etc.
• Dimensions maximales de la plateforme : 250 × 350 mm
• Diamètre du câble : Ø 3,8 mm
• Longueur du câble : 0,4 m
• Marque : Zemic
| Classe de précision | OIML R60 C3 | OIML R60 C4 | OIML R60 C5 | Puissance | 2.0 ± 0.2 mV/V |
|---|---|---|---|---|---|
| Capacité max (kg) | 3 - 5 - 6 - 8 - 10 - 15 - 20 - 30 - 35 - 40 - 50 | Excitation (V) | 5~12 | ||
| Nlc capteur | 3000 | 4000 | 5000 | Excitation max | 18 |
| LC=Emax/Vmin | 10000 | 15000 | 20000 | R. entrée | 406 ±6Ω |
| Charge morte min | 0% Emax | R. sortie | 350 ±3Ω | ||
| Surcharge sûre | 150% Emax | R. isolation | ≥5000MΩ | ||
| Surcharge ultime | 300% Emax | Température | -10°C~+40°C |

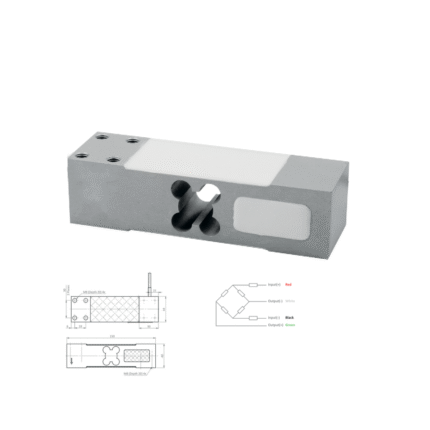

L6E
Description
• Capteur de poids à point d’appui unique en alliage d’aluminium IP65
• Convient aux balances poids prix, balances de comptage, balances de table, balances médicales, balances à plateaux… etc.
• Dimensions maximales de la plateforme : 400 × 400 mm
• Diamètre du câble : Ø 5,3 mm
• Longueur de câble : 2 m
• Marque : Zemic
| Classe de précision | OIML C3 | OIML R60 C3 | OIML R60 C4 | OIML R60 C5 | Puissance | 2.0 ± 0.2 mV/V |
|---|---|---|---|---|---|---|
| Capacité maximale (kg) | 30 | 50 - 60 - 80 - 100 - 150 - 200 - 300 - 500 | Excitation, tension recommandée | 5V ~ 12V | ||
| Nlc du capteur | 3000 | 4000 | 5000 | Excitation maximale | 18V | |
| LC= Emax/Vmin | 10000 | 15000 | 20000 | Résistance d'entrée | 406 ± 6Ω | |
| Charge morte minimale | 0% Emax | Résistance de sortie | 350 ± 3Ω | |||
| Surcharge sûre | 150% Emax | Résistance d’isolation | ≥5000 MΩ | |||
| Surcharge ultime | 200% Emax | Température d’utilisation | -10°C ~ +40°C |

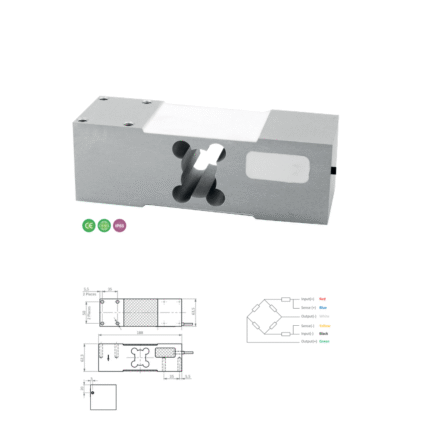

L6E3
Description
• Capteur de poids à point d’appui unique en aluminium IP65
• Convient aux balances poids prix, balances à plateaux… etc.
• Dimensions maximales de la plateforme : 450 × 450 mm
• Diamètre du câble : 5,3 mm
• Longueur du câble : 3 m
• Marque : Zemic
| Classe de précision | OIML R60 C3 | OIML R60 C4 | OIML R60 C5 | Puissance | 2.0 ± 0.2 mV/V |
|---|---|---|---|---|---|
| Capacité maximale (kg) | 50 - 60 - 80 - 100 - 150 - 200 - 300 - 400 - 500 | 300 - 400 - 500 | Excitation, tension recommandée | 5V ~ 12V | |
| Nlc du capteur | 3000 | 4000 | 5000 | Excitation maximale | 18V |
| LC= Emax/Vmin | 10000 | 15000 | 20000 | Résistance d'entrée | 406 ± 6Ω |
| Charge morte minimale | 0% Emax | Résistance de sortie | 350 ± 3.5Ω | ||
| Surcharge sûre | 150% Emax | Résistance d’isolation | ≥5000 MΩ | ||
| Surcharge ultime | 200% Emax | Température d’utilisation | -10°C ~ +40°C |
L6F
Description
• Capteur de poids à point d’appui unique en aluminium IP65
• Convient aux balances à plateaux, poids prix et plateformes
• Dimensions maximales de la plateforme :
de 50 kg à 200 kg : 600 × 600 mm
de 250 kg à 500 kg : 600 × 800 mm
de 750 kg à 2 t : 1200 × 1200 mm
• Diamètre du câble : Ø 6,2 mm
• Longueur standard du câble : 3 m
• Marque : Zemic
| Capacités | H | H1 | L | W | W1 | M |
|---|---|---|---|---|---|---|
| 50–200kg | 75 | 50 | 156 | 44 | 24 | M12 |
| 250–500kg | 95 | 70 | 146 | 60 | 36 | M12 |
| 750kg–W1 | 95 | 70 | 146 | 60 | 36 | M12 |
| 750–2000kg | 125 | 95 | 176 | 76 | 46 | M16 |
L6G
Description
• Capteur de poids à point d’appui unique en aluminium IP65
• Convient aux balances à plateaux à cellules de charge simples et doubles
• Dimensions maximales de la plateforme : 600 × 600 mm
• Diamètre du câble : Ø 5,9 mm
• Longueur du câble : 3 m
• Marque : Zemic
| Classe de précision | OIML R60 C3 | OIML R60 C4 | Puissance | 2.0 ± 0.2 mV/V |
|---|---|---|---|---|
| Capacité maximale (kg) | 50 - 100 - 150 - 200 - 250 - 300 - 500 - 600 | 150 - 200 - 250 - 300 - 500 - 600 | Excitation, tension recommandée | 5V ~ 12V |
| Nlc du capteur | 3000 | 4000 | Excitation maximale | 18V |
| LC= Emax/Vmin | 10000 | 15000 | Résistance d'entrée | 409 ± 6Ω |
| Charge morte minimale | 0% Emax | Résistance de sortie | 350 ± 3Ω | |
| Surcharge sûre | 120% Emax | Résistance d’isolation | ≥5000 MΩ | |
| Surcharge ultime | 150% Emax | Température d’utilisation | -10°C ~ +40°C |
L6N
Description
• Capteur à point d’appui unique en aluminium IP65
• Convient aux plateformes de pesage
• Dimensions maximales de la plateforme : 400 × 400 mm
• Diamètre du câble : Ø 4,8 ± 0,2 mm
• Longueur du câble : 3 ± 0,05 m
• Marque : Zemic
| Classe de précision | OIML C3 | OIML R60 C3 | OIML R60 C4 | Puissance | 2.0 ± 0.2 mV/V |
|---|---|---|---|---|---|
| Capacité maximale (kg) | 200 | 3 - 5 - 8 - 10 - 15 - 20 - 30 - 40 - 50 - 75 - 100 | 15 - 20 - 30 - 40 - 50 - 75 | Excitation, tension recommandée | 5V ~ 12V |
| Nlc du capteur | 3000 | 4000 | Excitation maximale | 18V | |
| LC= Emax/Vmin | 7000 | 12000 | 20000 | Résistance d'entrée | 406 ± 6Ω |
| Charge morte minimale | 0% Emax | Résistance de sortie | 350 ± 3Ω | ||
| Surcharge sûre | 150% Emax | Résistance d’isolation | ≥5000 MΩ | ||
| Surcharge ultime | 200% Emax | Température d’utilisation | -10°C ~ +40°C |
L6W
Description
• Capteur de poids à point d’appui unique en aluminium IP65
• Convient aux plateformes à cellules de charge simples et doubles
• Dimensions maximales de la plateforme :
de 50 kg à 200 kg : 600 × 600 mm
de 250 kg à 635 kg : 600 × 800 mm
• Diamètre du câble : Ø 4,7 mm
• Longueur du câble : 3 m
• Marque : Zemic
| Classe de précision | OIML C3 | OIML R60 C3 | OIML R60 C4 | Puissance | 2.0 ± 0.2 mV/V |
|---|---|---|---|---|---|
| Capacité maximale (kg) | 200 | 3 - 5 - 8 - 10 - 15 - 20 - 30 - 40 - 50 - 75 - 100 | 15 - 20 - 30 - 40 - 50 - 75 | Excitation, tension recommandée | 5V ~ 12V |
| Nlc du capteur | 3000 | 4000 | Excitation maximale | 18V | |
| LC= Emax/Vmin | 7000 | 12000 | 20000 | Résistance d'entrée | 406 ± 6Ω |
| Charge morte minimale | 0% Emax | Résistance de sortie | 350 ± 3Ω | ||
| Surcharge sûre | 150% Emax | Résistance d’isolation | ≥5000 MΩ | ||
| Surcharge ultime | 200% Emax | Température d’utilisation | -10°C ~ +40°C |
