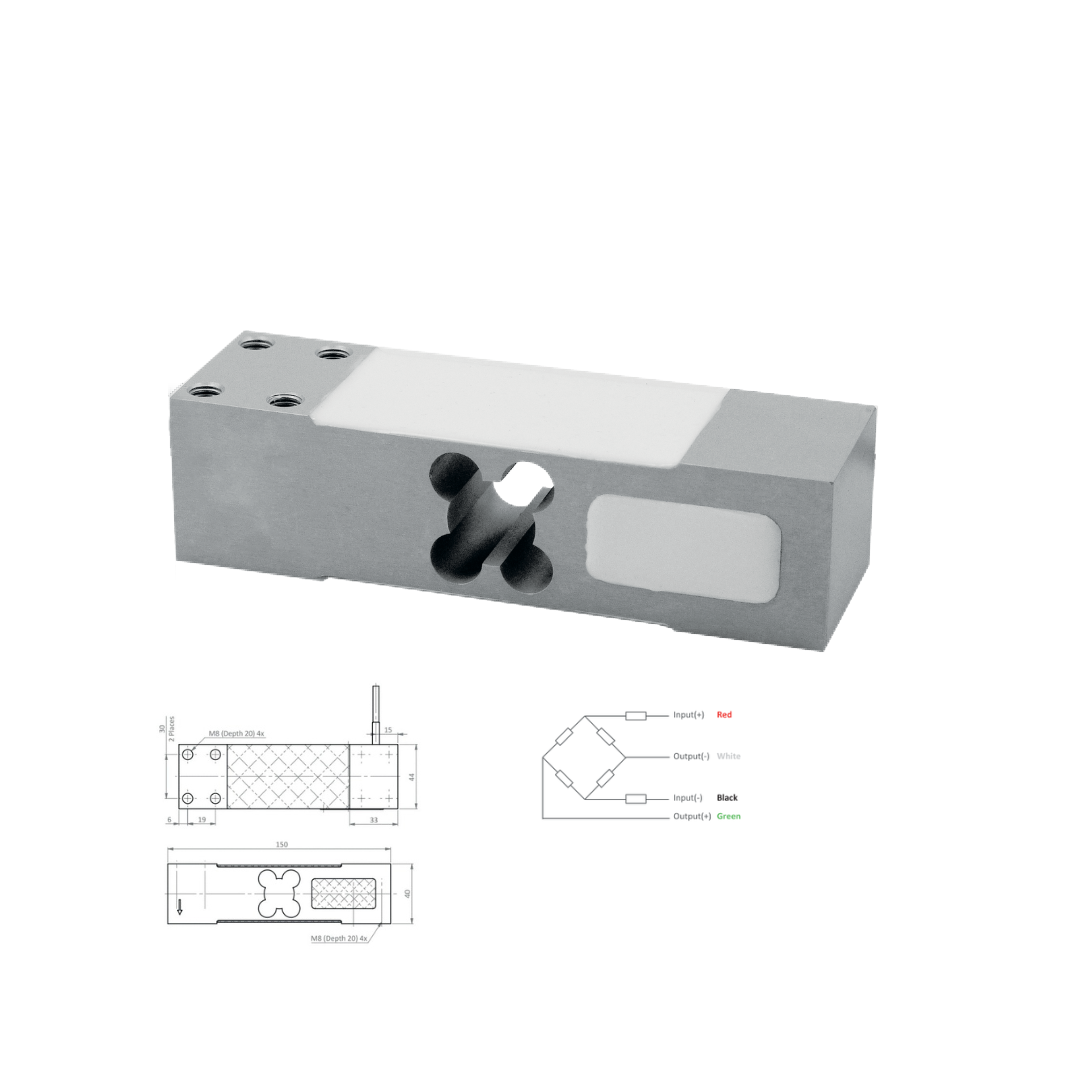

L6E3
Description
• Capteur de poids à point d’appui unique en aluminium IP65
• Convient aux balances poids prix, balances à plateaux… etc.
• Dimensions maximales de la plateforme : 450 × 450 mm
• Diamètre du câble : 5,3 mm
• Longueur du câble : 3 m
• Marque : Zemic
| Classe de précision | OIML R60 C3 | OIML R60 C4 | OIML R60 C5 | Puissance | 2.0 ± 0.2 mV/V |
|---|---|---|---|---|---|
| Capacité maximale (kg) | 50 - 60 - 80 - 100 - 150 - 200 - 300 - 400 - 500 | 300 - 400 - 500 | Excitation, tension recommandée | 5V ~ 12V | |
| Nlc du capteur | 3000 | 4000 | 5000 | Excitation maximale | 18V |
| LC= Emax/Vmin | 10000 | 15000 | 20000 | Résistance d'entrée | 406 ± 6Ω |
| Charge morte minimale | 0% Emax | Résistance de sortie | 350 ± 3.5Ω | ||
| Surcharge sûre | 150% Emax | Résistance d’isolation | ≥5000 MΩ | ||
| Surcharge ultime | 200% Emax | Température d’utilisation | -10°C ~ +40°C |
Produits similaires
BM11
• Capteur de poids à flexion en acier inoxydable IP68
• Convient aux pèses palettes, plateformes et petites trémies
• Diamètre du câble : Ø 5 mm
• Longueur du câble :
3 m pour 4 conducteurs
6 m pour 6 conducteurs
• Marque : Zemic
| Capacités | Ød | ØD | H |
|---|---|---|---|
| 5 ; 10 ; 20 ; 30 ; 50 ; 100 ; 200 kg | 8,2 | 23 | 20 |
| 250 ; 350 ; 500 kg | 10,3 | 24 | 19 |
H8H
• Capteur de poids à cisaillement en acier allié nickelé IP67
• Convient aux balances au sol et trémie
• Diamètre de câble : Ø 5 mm
• Longueur du câble : 4 m
• Avec module en option
• Marque : Zemic
| Capacités | A | B | C | D | E | ØF | ØG | H | J | K | L | M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 250kg | 130 | 15.5 | 25.4 | 76.2 | 31.8 | 13 | 20.5 | 14.2 | 25.5 | 31.8 | 57.1 | M12 |
| 500kg | 130 | 15.5 | 25.4 | 76.2 | 31.8 | 13 | 20.5 | 14.2 | 26 | 31.8 | 57.1 | M12 |
| 1t | 130 | 15.5 | 25.4 | 76.2 | 31.8 | 13 | 20.5 | 14.2 | 28 | 31.8 | 57.1 | M12 |
| 2t | 130 | 15.5 | 25.4 | 76.2 | 31.8 | 13 | 20.5 | 14.2 | 32 | 35.9 | 57.1 | M12 |
| 5t | 172 | 19.1 | 38.1 | 95.3 | 38 | 20.5 | 30.2 | 20 | 40 | 44 | 76.2 | M20 |
HL-3-005
Description
• Installation facile
• Acier allié
• Convient aux modèles de capteurs BM3 et H3
| Capacités | L | L1 | L2 | M * P | Poids de levage statique |
|---|---|---|---|---|---|
| 25 - 50kg | 77 | 21 | 22 | M8 x 1,25 | 0.16t |
| 100 - 150kg | 83 | 26 | 27 | M10 x 1,5 | 0.25t |
| 200 - 300kg | 89 | 28 | 33 | M12 x 1,75 | 0.4t |
| 500 - 750kg | 89 | 28 | 38 | M12 x 1,75 | 1t |
| 1t | 89 | 28 | 43 | M12 x 1,75 | 1.08t |
| 1.5t | 118 | 28 | 47 | M12 x 1,75 | 1.6t |
| 2t - 3t | 133 | 43 | 63 | M20 x 1,5 | 3t |
| 5t | 149 | 43 | 78 | M20 x 1,5 | 6t |
L6E
Description
• Capteur de poids à point d’appui unique en alliage d’aluminium IP65
• Convient aux balances poids prix, balances de comptage, balances de table, balances médicales, balances à plateaux… etc.
• Dimensions maximales de la plateforme : 400 × 400 mm
• Diamètre du câble : Ø 5,3 mm
• Longueur de câble : 2 m
• Marque : Zemic
| Classe de précision | OIML C3 | OIML R60 C3 | OIML R60 C4 | OIML R60 C5 | Puissance | 2.0 ± 0.2 mV/V |
|---|---|---|---|---|---|---|
| Capacité maximale (kg) | 30 | 50 - 60 - 80 - 100 - 150 - 200 - 300 - 500 | Excitation, tension recommandée | 5V ~ 12V | ||
| Nlc du capteur | 3000 | 4000 | 5000 | Excitation maximale | 18V | |
| LC= Emax/Vmin | 10000 | 15000 | 20000 | Résistance d'entrée | 406 ± 6Ω | |
| Charge morte minimale | 0% Emax | Résistance de sortie | 350 ± 3Ω | |||
| Surcharge sûre | 150% Emax | Résistance d’isolation | ≥5000 MΩ | |||
| Surcharge ultime | 200% Emax | Température d’utilisation | -10°C ~ +40°C |
L6F
Description
• Capteur de poids à point d’appui unique en aluminium IP65
• Convient aux balances à plateaux, poids prix et plateformes
• Dimensions maximales de la plateforme :
de 50 kg à 200 kg : 600 × 600 mm
de 250 kg à 500 kg : 600 × 800 mm
de 750 kg à 2 t : 1200 × 1200 mm
• Diamètre du câble : Ø 6,2 mm
• Longueur standard du câble : 3 m
• Marque : Zemic
| Capacités | H | H1 | L | W | W1 | M |
|---|---|---|---|---|---|---|
| 50–200kg | 75 | 50 | 156 | 44 | 24 | M12 |
| 250–500kg | 95 | 70 | 146 | 60 | 36 | M12 |
| 750kg–W1 | 95 | 70 | 146 | 60 | 36 | M12 |
| 750–2000kg | 125 | 95 | 176 | 76 | 46 | M16 |
L6N
Description
• Capteur à point d’appui unique en aluminium IP65
• Convient aux plateformes de pesage
• Dimensions maximales de la plateforme : 400 × 400 mm
• Diamètre du câble : Ø 4,8 ± 0,2 mm
• Longueur du câble : 3 ± 0,05 m
• Marque : Zemic
| Classe de précision | OIML C3 | OIML R60 C3 | OIML R60 C4 | Puissance | 2.0 ± 0.2 mV/V |
|---|---|---|---|---|---|
| Capacité maximale (kg) | 200 | 3 - 5 - 8 - 10 - 15 - 20 - 30 - 40 - 50 - 75 - 100 | 15 - 20 - 30 - 40 - 50 - 75 | Excitation, tension recommandée | 5V ~ 12V |
| Nlc du capteur | 3000 | 4000 | Excitation maximale | 18V | |
| LC= Emax/Vmin | 7000 | 12000 | 20000 | Résistance d'entrée | 406 ± 6Ω |
| Charge morte minimale | 0% Emax | Résistance de sortie | 350 ± 3Ω | ||
| Surcharge sûre | 150% Emax | Résistance d’isolation | ≥5000 MΩ | ||
| Surcharge ultime | 200% Emax | Température d’utilisation | -10°C ~ +40°C |
