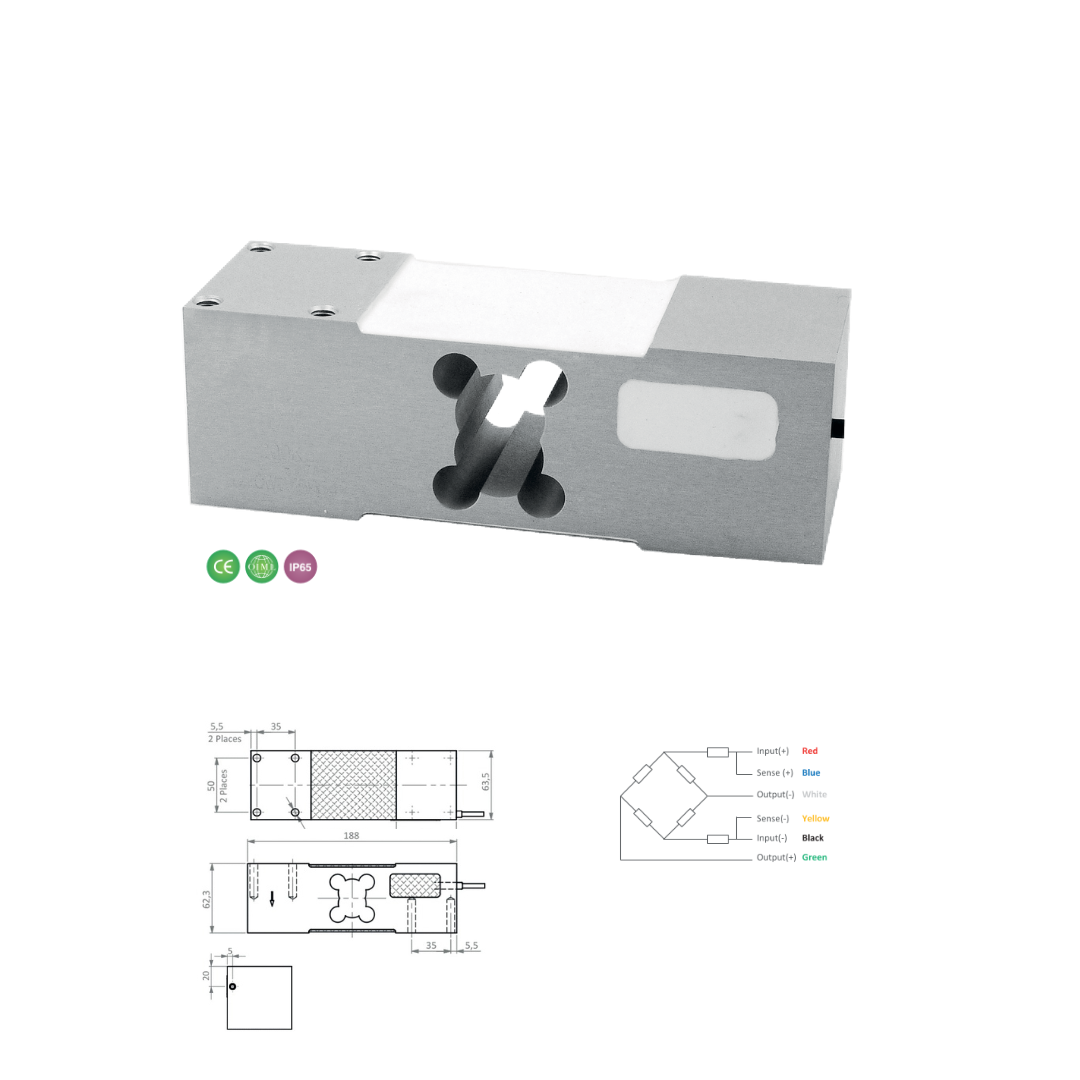

L6W
Description
• Capteur de poids à point d’appui unique en aluminium IP65
• Convient aux plateformes à cellules de charge simples et doubles
• Dimensions maximales de la plateforme :
de 50 kg à 200 kg : 600 × 600 mm
de 250 kg à 635 kg : 600 × 800 mm
• Diamètre du câble : Ø 4,7 mm
• Longueur du câble : 3 m
• Marque : Zemic
| Classe de précision | OIML C3 | OIML R60 C3 | OIML R60 C4 | Puissance | 2.0 ± 0.2 mV/V |
|---|---|---|---|---|---|
| Capacité maximale (kg) | 200 | 3 - 5 - 8 - 10 - 15 - 20 - 30 - 40 - 50 - 75 - 100 | 15 - 20 - 30 - 40 - 50 - 75 | Excitation, tension recommandée | 5V ~ 12V |
| Nlc du capteur | 3000 | 4000 | Excitation maximale | 18V | |
| LC= Emax/Vmin | 7000 | 12000 | 20000 | Résistance d'entrée | 406 ± 6Ω |
| Charge morte minimale | 0% Emax | Résistance de sortie | 350 ± 3Ω | ||
| Surcharge sûre | 150% Emax | Résistance d’isolation | ≥5000 MΩ | ||
| Surcharge ultime | 200% Emax | Température d’utilisation | -10°C ~ +40°C |
Produits similaires
B6F
Description
• Capteur de poids à point d’appui unique en acier inoxydable IP67
• Convient aux plateformes, balances à plateaux et autres systèmes de pesage électroniques
• Dimensions maximales de la plateforme :
de 100 kg à 200 kg : 400 × 400 mm
de 250 kg à 500 kg : 600 × 800 mm
de 750 kg à 2 t : 1200 × 1200 mm
• Diamètre du câble : Ø 6,2 mm
• Longueur standard du câble : 3 m
• Marque : Zemic
• Capteur de poids à point d’appui unique en acier inoxydable IP67
• Convient aux plateformes, balances à plateaux et autres systèmes de pesage électroniques
• Dimensions maximales de la plateforme :
de 100 kg à 200 kg : 400 × 400 mm
de 250 kg à 500 kg : 600 × 800 mm
de 750 kg à 2 t : 1200 × 1200 mm
• Diamètre du câble : Ø 6,2 mm
• Longueur standard du câble : 3 m
• Marque : Zemic
| Capacités | B | B1 | H | H1 | H2 | L | L1 | L2 | M | N |
|---|---|---|---|---|---|---|---|---|---|---|
| 50–200kg | 44 | 24 | 75 | 50 | 30 | 156 | 112 | 14 | M12 | 5 |
| 250–500kg | 60 | 36 | 95 | 70 | 30 | 146 | 110 | 11 | M12 | 5 |
| 750–2000kg | 76 | 46 | 125 | 95 | 65 | 176 | 110 | 24 | M16 | 8 |
BM11
Description
• Capteur de poids à flexion en acier inoxydable IP68
• Convient aux pèses palettes, plateformes et petites trémies
• Diamètre du câble : Ø 5 mm
• Longueur du câble :
3 m pour 4 conducteurs
6 m pour 6 conducteurs
• Marque : Zemic
• Capteur de poids à flexion en acier inoxydable IP68
• Convient aux pèses palettes, plateformes et petites trémies
• Diamètre du câble : Ø 5 mm
• Longueur du câble :
3 m pour 4 conducteurs
6 m pour 6 conducteurs
• Marque : Zemic
| Capacités | Ød | ØD | H |
|---|---|---|---|
| 5 ; 10 ; 20 ; 30 ; 50 ; 100 ; 200 kg | 8,2 | 23 | 20 |
| 250 ; 350 ; 500 kg | 10,3 | 24 | 19 |
H8H
Description
• Capteur de poids à cisaillement en acier allié nickelé IP67
• Convient aux balances au sol et trémie
• Diamètre de câble : Ø 5 mm
• Longueur du câble : 4 m
• Avec module en option
• Marque : Zemic
• Capteur de poids à cisaillement en acier allié nickelé IP67
• Convient aux balances au sol et trémie
• Diamètre de câble : Ø 5 mm
• Longueur du câble : 4 m
• Avec module en option
• Marque : Zemic
| Capacités | A | B | C | D | E | ØF | ØG | H | J | K | L | M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 250kg | 130 | 15.5 | 25.4 | 76.2 | 31.8 | 13 | 20.5 | 14.2 | 25.5 | 31.8 | 57.1 | M12 |
| 500kg | 130 | 15.5 | 25.4 | 76.2 | 31.8 | 13 | 20.5 | 14.2 | 26 | 31.8 | 57.1 | M12 |
| 1t | 130 | 15.5 | 25.4 | 76.2 | 31.8 | 13 | 20.5 | 14.2 | 28 | 31.8 | 57.1 | M12 |
| 2t | 130 | 15.5 | 25.4 | 76.2 | 31.8 | 13 | 20.5 | 14.2 | 32 | 35.9 | 57.1 | M12 |
| 5t | 172 | 19.1 | 38.1 | 95.3 | 38 | 20.5 | 30.2 | 20 | 40 | 44 | 76.2 | M20 |
HL-3-003
Description
• Bout de tige en acier allié
• Convient aux modèles de capteurs : H3 et BM3
| Capacités | A | B | C | ØD | H | H1 | L | M * Pas |
|---|---|---|---|---|---|---|---|---|
| 25 - 50kg | 8 | 6.5 | 8 | 25 | 42 | 56 | 21 | M8*1.25 |
| 100 - 150kg | 9 | 7.5 | 10 | 30 | 48 | 65 | 24 | M10*1.5 |
| 200kg 1t | 10 | 8.5 | 12 | 35 | 54 | 73 | 28 | M12*1.75 |
| 1.5t | 16 | 13.5 | 20 | 54 | 63 | 78 | 41 | M12*1.75 |
| 2t - 3t | 16 | 13.5 | 20 | 54 | 78 | 107 | 43 | M20*1.5 |
| 5t | 20 | 18 | 25 | 70 | 94 | 125 | 57 | M20*1.5 |
| 5t - 7.5t | 20 | 18 | 25 | 70 | 94 | 125 | 57 | M24*2 |
| 10t (M30) | 25 | 20 | 30 | 85 | 110 | 141 | 73 | M30*2 |
| 10t (M33) | 25 | 20 | 35 | 90 | 140 | 181 | 92 | M33*3 |
| 20t | 32 | 25 | 45 | 102 | 134 | 174 | 98 | M42*3 |
| 30t | 35 | 28 | 50 | 112 | 185 | 241 | 110 | M42*3 |
L6N
Description
• Capteur à point d’appui unique en aluminium IP65
• Convient aux plateformes de pesage
• Dimensions maximales de la plateforme : 400 × 400 mm
• Diamètre du câble : Ø 4,8 ± 0,2 mm
• Longueur du câble : 3 ± 0,05 m
• Marque : Zemic
| Classe de précision | OIML C3 | OIML R60 C3 | OIML R60 C4 | Puissance | 2.0 ± 0.2 mV/V |
|---|---|---|---|---|---|
| Capacité maximale (kg) | 200 | 3 - 5 - 8 - 10 - 15 - 20 - 30 - 40 - 50 - 75 - 100 | 15 - 20 - 30 - 40 - 50 - 75 | Excitation, tension recommandée | 5V ~ 12V |
| Nlc du capteur | 3000 | 4000 | Excitation maximale | 18V | |
| LC= Emax/Vmin | 7000 | 12000 | 20000 | Résistance d'entrée | 406 ± 6Ω |
| Charge morte minimale | 0% Emax | Résistance de sortie | 350 ± 3Ω | ||
| Surcharge sûre | 150% Emax | Résistance d’isolation | ≥5000 MΩ | ||
| Surcharge ultime | 200% Emax | Température d’utilisation | -10°C ~ +40°C |
