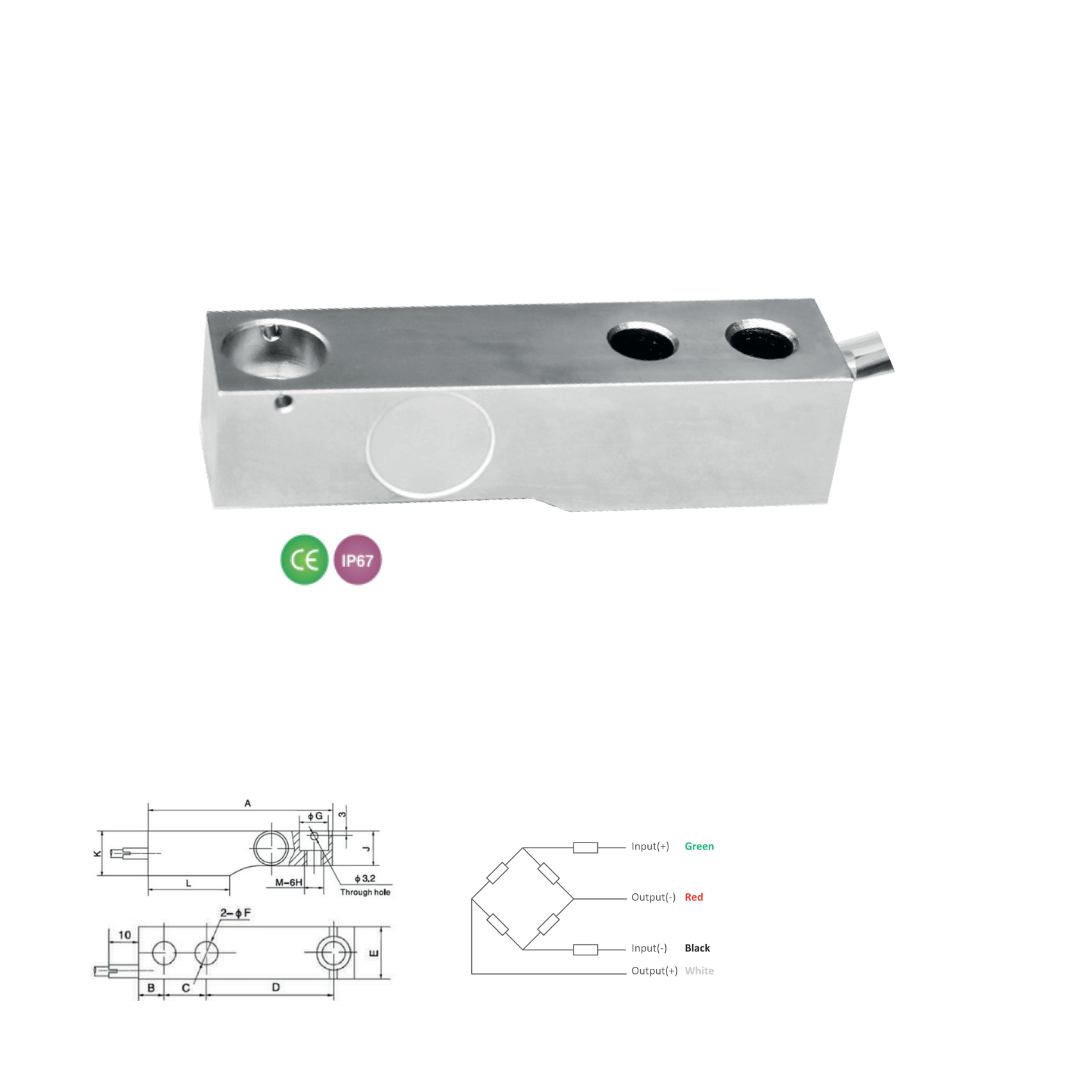

H8H
Description
• Capteur de poids à cisaillement en acier allié nickelé IP67
• Convient aux balances au sol et trémie
• Diamètre de câble : Ø 5 mm
• Longueur du câble : 4 m
• Avec module en option
• Marque : Zemic
| Capacités | A | B | C | D | E | ØF | ØG | H | J | K | L | M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 250kg | 130 | 15.5 | 25.4 | 76.2 | 31.8 | 13 | 20.5 | 14.2 | 25.5 | 31.8 | 57.1 | M12 |
| 500kg | 130 | 15.5 | 25.4 | 76.2 | 31.8 | 13 | 20.5 | 14.2 | 26 | 31.8 | 57.1 | M12 |
| 1t | 130 | 15.5 | 25.4 | 76.2 | 31.8 | 13 | 20.5 | 14.2 | 28 | 31.8 | 57.1 | M12 |
| 2t | 130 | 15.5 | 25.4 | 76.2 | 31.8 | 13 | 20.5 | 14.2 | 32 | 35.9 | 57.1 | M12 |
| 5t | 172 | 19.1 | 38.1 | 95.3 | 38 | 20.5 | 30.2 | 20 | 40 | 44 | 76.2 | M20 |
Produits similaires
B8D
• Capteur de poids à cisaillement en acier inoxydable IP68
• Convient aux plateformes, aux installations d'essais automobiles, balances à trémie et autres systèmes de pesage
• Diamètre du câble : Ø 5 mm
• Longueur du câble : 6 m
• Avec module en option
• Marque : Zemic
| Capacités | L | L1 | L2 | L3 | L4 | B | H | h | ØD | ØD1 | Ød1 | Ød2 | H2 | H3 | H4 | M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.15t–0.3t | 130 | 15.7 | 25.4 | 76.2 | 57.1 | 31.3 | 31.3 | 24.8 | 13.5 | 18 | 4.2 | 2 | 14.5 | 15.8 | 4.8 | M12 |
| 0.5t | 130 | 15.7 | 25.4 | 76.2 | 57.1 | 31.3 | 31.3 | 24.8 | 13.5 | 18 | 4.2 | 2 | 14.5 | 15.8 | 4.8 | M12 |
| 1t | 130 | 15.7 | 25.4 | 76.2 | 57.1 | 31.3 | 31.3 | 26.5 | 13.5 | 18 | 4.2 | 2 | 14.5 | 15.8 | 4.8 | M12 |
| 1.5t–2t | 130 | 15.7 | 25.4 | 76.2 | 57.1 | 31.3 | 31.3 | 28.5 | 13.5 | 20.5 | 25 | 4 | 17.5 | 18.8 | 4.8 | M12 |
| 2.5t–5t | 171 | 19 | 38.1 | 95.2 | 76.2 | 36.8 | 36.8 | 30.5 | 20.5 | 25 | 4 | 2 | 17.5 | 18.8 | 4.8 | M20 |
| 7.5t–10t | 222 | 25.4 | 50.8 | 120.7 | 101.6 | 49.5 | 49.5 | 47.5 | 26.9 | - | - | - | - | - | - | M24 |
BM3
• Capteur de poids de type « S » en acier inoxydable IP68
• Fermé hermétiquement
• Applications de traction et de compression
• Convient pour accrocher les trémies et autres systèmes de pesage
• Diamètre du câble : Ø 5 mm
• Longueur du câble :
6 m toutes les portées
3 m pour 500 kg
• Marque : Zemic
| Capacités | W | H | M |
|---|---|---|---|
| 0.5t–1t | 32 | 25 | M12*1.75 |
| 2t–3t | 32 | 25 | M20*1.5 |
| 4t | 36 | 25 | M20*1.5 |
| 5t–6t–7.5t | 50 | 24 | M24*2 |
H3
• Capteur de poids de type « S » en acier inoxydable IP68
• Fermé hermétiquement
• Applications de traction et de compression
• Convient pour accrocher les trémies et autres systèmes de pesage
• Diamètre du câble : Ø 5 mm
• Longueur du câble :
3 m de 25 kg à 1,5 t
6 m de 2 t à 30 t
• Marque : Zemic
| Capacités | L | H | W1 | W | H1 | M |
|---|---|---|---|---|---|---|
| 25–50kg | 50.8 | 76.2 | 12.5 | 14.5 | 15.7 | M8 |
| 100–150kg | 50.8 | 76.2 | 19 | 22.4 | 15.2 | M10*1.5 |
| 200–750kg | 50.8 | 76.2 | 19 | 22.4 | 14.4 | M12*1.75 |
| 1t–1.5t | 50.8 | 76.2 | 25.4 | 28.8 | 12.5 | M12*1.75 |
| 2t–5t | 76.2 | 101.6 | 25.4 | 28.8 | 20 | M20*1.5 |
| 7.5t–10t | 125 | 175 | 50 | - | 40.2 | M33*3 |
| 15t–20t | 160 | 200 | 60 | - | 51 | M42*3 |
| 30t | 190 | 230 | 80 | - | 57.5 | M42*3 |
HM14H1
• Capteur analogique pour pont bascule, en acier allié IP68
• Convient aux ponts bascule, balances à trémie et pèse essieux
• Haute précision
• Conception robuste et intelligente sans semi-conducteurs
• Diamètre du câble : Ø 5 mm
• Longueur de câble : 20 m
• Avec support de montage HY-14-146
• Marque : Zemic
| Classe de précision | OIML C3 | Puissance | 2.0 ± 0.002 mV/V |
|---|---|---|---|
| Capacité maximale (t) | 20 - 30 - 40 - 50 | Excitation, tension recommandée | 5V ~ 12V |
| Nlc du capteur | 3000 | Excitation maximale | 15 V |
| LC= Emax/Vmin | 10000 | Résistance d'entrée | 700 ± 7 Ω |
| Charge morte minimale | 0% Emax | Résistance de sortie | 703 ± 4Ω |
| Surcharge sûre | 150% Emax | Résistance d’isolation | ≥5000 MΩ |
| Surcharge ultime | 300% Emax | Température d’utilisation | -10°C ~ +40°C |
L6E
Description
• Capteur de poids à point d’appui unique en alliage d’aluminium IP65
• Convient aux balances poids prix, balances de comptage, balances de table, balances médicales, balances à plateaux… etc.
• Dimensions maximales de la plateforme : 400 × 400 mm
• Diamètre du câble : Ø 5,3 mm
• Longueur de câble : 2 m
• Marque : Zemic
| Classe de précision | OIML C3 | OIML R60 C3 | OIML R60 C4 | OIML R60 C5 | Puissance | 2.0 ± 0.2 mV/V |
|---|---|---|---|---|---|---|
| Capacité maximale (kg) | 30 | 50 - 60 - 80 - 100 - 150 - 200 - 300 - 500 | Excitation, tension recommandée | 5V ~ 12V | ||
| Nlc du capteur | 3000 | 4000 | 5000 | Excitation maximale | 18V | |
| LC= Emax/Vmin | 10000 | 15000 | 20000 | Résistance d'entrée | 406 ± 6Ω | |
| Charge morte minimale | 0% Emax | Résistance de sortie | 350 ± 3Ω | |||
| Surcharge sûre | 150% Emax | Résistance d’isolation | ≥5000 MΩ | |||
| Surcharge ultime | 200% Emax | Température d’utilisation | -10°C ~ +40°C |
L6F
Description
• Capteur de poids à point d’appui unique en aluminium IP65
• Convient aux balances à plateaux, poids prix et plateformes
• Dimensions maximales de la plateforme :
de 50 kg à 200 kg : 600 × 600 mm
de 250 kg à 500 kg : 600 × 800 mm
de 750 kg à 2 t : 1200 × 1200 mm
• Diamètre du câble : Ø 6,2 mm
• Longueur standard du câble : 3 m
• Marque : Zemic
| Capacités | H | H1 | L | W | W1 | M |
|---|---|---|---|---|---|---|
| 50–200kg | 75 | 50 | 156 | 44 | 24 | M12 |
| 250–500kg | 95 | 70 | 146 | 60 | 36 | M12 |
| 750kg–W1 | 95 | 70 | 146 | 60 | 36 | M12 |
| 750–2000kg | 125 | 95 | 176 | 76 | 46 | M16 |
