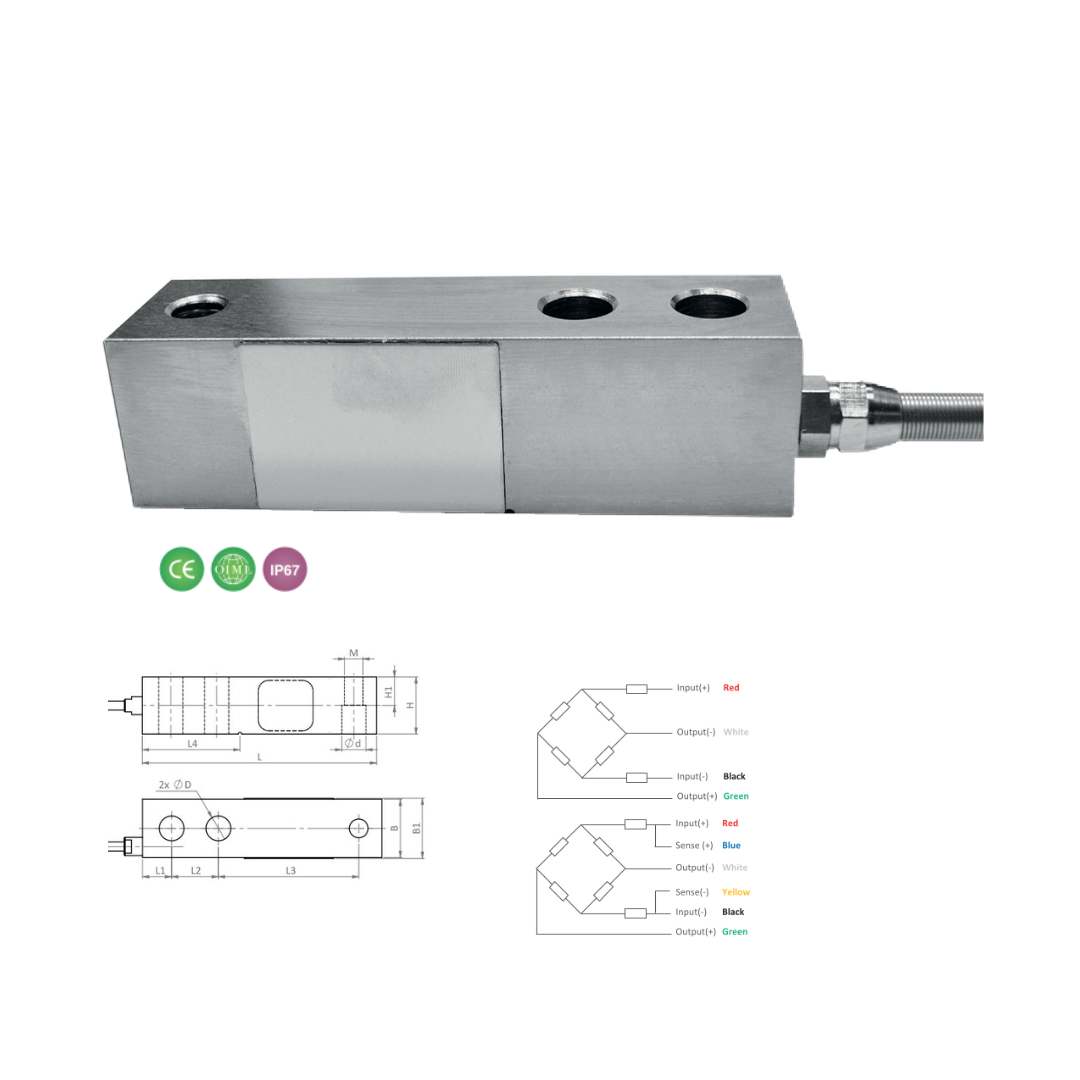

H8C
Description
• Capteur de poids à cisaillement en acier nickelé IP67
• Convient aux plateformes de pesage et aux lits médicaux pesants
• Haute précision et grande fiabilité
• Diamètre du câble : Ø 5 mm
• Longueur de câble :
4 m de 100 kg à 2 t
6 m plus de 2 t
• Avec module en option
• Marque : Zemic
| Capacités | L | L1 | L2 | L3 | L4 | B | B1 | H | H1 | ØD | M |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 100kg–250kg | 130 | 15.8 | 25.4 | 76.2 | 54.2 | 31.8 | 37 | 31.8 | 15.8 | 13.5 | 12*1.75 |
| 0.5t–2t | 130 | 15.8 | 25.4 | 76.2 | 54.2 | 31.8 | 34 | 31.8 | 15.8 | 13.5 | 12*1.75 |
| 2.5t–5t | 171.5 | 19.1 | 38.1 | 95.3 | 77.2 | 38.1 | 40 | 38.1 | 18.8 | 19.8 | 18*1.5 |
| 10t | 222.3 | 25.4 | 50.8 | 120.7 | 101.6 | 50.8 | 52.4 | 50.8 | 25.4 | 26 | 24*2 |
Produits similaires
B8D
Description
• Capteur de poids à cisaillement en acier inoxydable IP68
• Convient aux plateformes, aux installations d'essais automobiles, balances à trémie et autres systèmes de pesage
• Diamètre du câble : Ø 5 mm
• Longueur du câble : 6 m
• Avec module en option
• Marque : Zemic
• Capteur de poids à cisaillement en acier inoxydable IP68
• Convient aux plateformes, aux installations d'essais automobiles, balances à trémie et autres systèmes de pesage
• Diamètre du câble : Ø 5 mm
• Longueur du câble : 6 m
• Avec module en option
• Marque : Zemic
| Capacités | L | L1 | L2 | L3 | L4 | B | H | h | ØD | ØD1 | Ød1 | Ød2 | H2 | H3 | H4 | M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.15t–0.3t | 130 | 15.7 | 25.4 | 76.2 | 57.1 | 31.3 | 31.3 | 24.8 | 13.5 | 18 | 4.2 | 2 | 14.5 | 15.8 | 4.8 | M12 |
| 0.5t | 130 | 15.7 | 25.4 | 76.2 | 57.1 | 31.3 | 31.3 | 24.8 | 13.5 | 18 | 4.2 | 2 | 14.5 | 15.8 | 4.8 | M12 |
| 1t | 130 | 15.7 | 25.4 | 76.2 | 57.1 | 31.3 | 31.3 | 26.5 | 13.5 | 18 | 4.2 | 2 | 14.5 | 15.8 | 4.8 | M12 |
| 1.5t–2t | 130 | 15.7 | 25.4 | 76.2 | 57.1 | 31.3 | 31.3 | 28.5 | 13.5 | 20.5 | 25 | 4 | 17.5 | 18.8 | 4.8 | M12 |
| 2.5t–5t | 171 | 19 | 38.1 | 95.2 | 76.2 | 36.8 | 36.8 | 30.5 | 20.5 | 25 | 4 | 2 | 17.5 | 18.8 | 4.8 | M20 |
| 7.5t–10t | 222 | 25.4 | 50.8 | 120.7 | 101.6 | 49.5 | 49.5 | 47.5 | 26.9 | - | - | - | - | - | - | M24 |
BM6G
Description
• Capteur de poids à point d’appui unique en acier inoxydable IP68/IP69k
• Convient aux balances à plateau et autres systèmes de pesage
• Dimensions maximales de la plateforme :
de 100 à 500 kg : 800 × 800 mm
de 10 à 100 kg : 400 × 400 mm
• Diamètre du câble : Ø 5 mm
• Longueur du câble : 3 m
• Marque : Zemic
• Capteur de poids à point d’appui unique en acier inoxydable IP68/IP69k
• Convient aux balances à plateau et autres systèmes de pesage
• Dimensions maximales de la plateforme :
de 100 à 500 kg : 800 × 800 mm
de 10 à 100 kg : 400 × 400 mm
• Diamètre du câble : Ø 5 mm
• Longueur du câble : 3 m
• Marque : Zemic
| Classe de précision | OIML R60 C3 | OIML R60 C4 | OIML R60 C5 | Puissance | 2.0 ± 0.2 mV/V |
|---|---|---|---|---|---|
| Capacité maximale (kg) | 10 - 20 - 50 - 75 - 100 - 150 - 200 - 300 - 400 - 500 | 20 - 50 - 75 - 100 - 150 - 200 - 250 - 300 - 400 - 500 | Excitation, tension recommandée | 5V ~ 12V | |
| Nlc du capteur | 3000 | 4000 | 5000 | Excitation maximale | 18V |
| LC= Emax/Vmin | 10000 | 15000 | 20000 | Résistance d'entrée | 380Ω ± 15 (10–75kg) / 350Ω ± 3.5 (100–500kg) |
| Charge morte minimale | 0% Emax | Résistance de sortie | 350 ± 10Ω | ||
| Surcharge sûre | 150% Emax | Résistance d’isolation | ≥5000 MΩ | ||
| Surcharge ultime | 300% Emax | Température d’utilisation | -10°C ~ +40°C |
BM8H
Description
• Capteur de poids à cisaillement en acier inoxydable IP68
• Fermé hermétiquement
• Convient aux balances à trémie, aux plateformes et pèses palettes
• Diamètre du câble : Ø 5 mm
• Longueur de câble :
3 m de 500 kg à 1 t
6 m de 2 t à 5 t
• Avec module en option
• Capteur de poids à cisaillement en acier inoxydable IP68
• Fermé hermétiquement
• Convient aux balances à trémie, aux plateformes et pèses palettes
• Diamètre du câble : Ø 5 mm
• Longueur de câble :
3 m de 500 kg à 1 t
6 m de 2 t à 5 t
• Avec module en option
| Capacités | L | L1 | L2 | L3 | L4 | H | H1 | H2 | W | ØD | Ød | M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 500kg | 130 | 57.1 | 15.5 | 25.4 | 76.2 | 31.8 | 26.0 | 14.2 | 31.8 | 20.5 | 13 | M12 |
| 1t | 130 | 57.1 | 15.5 | 25.4 | 76.2 | 31.8 | 27.95 | 14.2 | 31.8 | 20.5 | 13 | M12 |
| 1.5t–2t | 130 | 57.1 | 15.5 | 25.4 | 76.2 | 35.9 | 31.95 | 14.2 | 31.8 | 20.5 | 13 | M12 |
| 5t | 172 | 76.2 | 19.1 | 38.1 | 95.3 | 44 | 40 | 20 | 38 | 30.2 | 20.5 | M20 |
HM14H1
Description
• Capteur analogique pour pont bascule, en acier allié IP68
• Convient aux ponts bascule, balances à trémie et pèse essieux
• Haute précision
• Conception robuste et intelligente sans semi-conducteurs
• Diamètre du câble : Ø 5 mm
• Longueur de câble : 20 m
• Avec support de montage HY-14-146
• Marque : Zemic
• Capteur analogique pour pont bascule, en acier allié IP68
• Convient aux ponts bascule, balances à trémie et pèse essieux
• Haute précision
• Conception robuste et intelligente sans semi-conducteurs
• Diamètre du câble : Ø 5 mm
• Longueur de câble : 20 m
• Avec support de montage HY-14-146
• Marque : Zemic
| Classe de précision | OIML C3 | Puissance | 2.0 ± 0.002 mV/V |
|---|---|---|---|
| Capacité maximale (t) | 20 - 30 - 40 - 50 | Excitation, tension recommandée | 5V ~ 12V |
| Nlc du capteur | 3000 | Excitation maximale | 15 V |
| LC= Emax/Vmin | 10000 | Résistance d'entrée | 700 ± 7 Ω |
| Charge morte minimale | 0% Emax | Résistance de sortie | 703 ± 4Ω |
| Surcharge sûre | 150% Emax | Résistance d’isolation | ≥5000 MΩ |
| Surcharge ultime | 300% Emax | Température d’utilisation | -10°C ~ +40°C |
JB02-JB06
Description
• Boîte de jonction, convient aux capteurs de poids à 4 et 6 fils
• Boîtier en aluminium moulé IP65
• Revêtement de protection
• Diamètre du câble : Ø 5 à 6,2 mm
• Marque : Zemic
| Boitier | JB02 | JB06 |
|---|---|---|
| Résistance d'entrée | 340 à 1100 Ω | 340 à 1100 Ω |
| Résistance de sortie | 340 à 1100 Ω | 340 à 1100 Ω |
| Excitation, tension recommandée | 5 V à 20 V | 5 V à 17 V |
| Excitation maximale | 30 V | 18 V |
| Plage de sensibilité du capteur de force | 0,6 – 3 mV/V | 0,6 – 3 mV/V |
| Méthode de correction | Excitation trim | |
| Plage de coupe | 24 Ω | 14 Ω |
| Température, fonctionnement | -40...+85°C | -40...+85°C |
| Boitier connecté au bouclier | Oui | Oui |
| Mise à la terre externe | Non | Oui |
L6G
Description
• Capteur de poids à point d’appui unique en aluminium IP65
• Convient aux balances à plateaux à cellules de charge simples et doubles
• Dimensions maximales de la plateforme : 600 × 600 mm
• Diamètre du câble : Ø 5,9 mm
• Longueur du câble : 3 m
• Marque : Zemic
| Classe de précision | OIML R60 C3 | OIML R60 C4 | Puissance | 2.0 ± 0.2 mV/V |
|---|---|---|---|---|
| Capacité maximale (kg) | 50 - 100 - 150 - 200 - 250 - 300 - 500 - 600 | 150 - 200 - 250 - 300 - 500 - 600 | Excitation, tension recommandée | 5V ~ 12V |
| Nlc du capteur | 3000 | 4000 | Excitation maximale | 18V |
| LC= Emax/Vmin | 10000 | 15000 | Résistance d'entrée | 409 ± 6Ω |
| Charge morte minimale | 0% Emax | Résistance de sortie | 350 ± 3Ω | |
| Surcharge sûre | 120% Emax | Résistance d’isolation | ≥5000 MΩ | |
| Surcharge ultime | 150% Emax | Température d’utilisation | -10°C ~ +40°C |
L6N
Description
• Capteur à point d’appui unique en aluminium IP65
• Convient aux plateformes de pesage
• Dimensions maximales de la plateforme : 400 × 400 mm
• Diamètre du câble : Ø 4,8 ± 0,2 mm
• Longueur du câble : 3 ± 0,05 m
• Marque : Zemic
| Classe de précision | OIML C3 | OIML R60 C3 | OIML R60 C4 | Puissance | 2.0 ± 0.2 mV/V |
|---|---|---|---|---|---|
| Capacité maximale (kg) | 200 | 3 - 5 - 8 - 10 - 15 - 20 - 30 - 40 - 50 - 75 - 100 | 15 - 20 - 30 - 40 - 50 - 75 | Excitation, tension recommandée | 5V ~ 12V |
| Nlc du capteur | 3000 | 4000 | Excitation maximale | 18V | |
| LC= Emax/Vmin | 7000 | 12000 | 20000 | Résistance d'entrée | 406 ± 6Ω |
| Charge morte minimale | 0% Emax | Résistance de sortie | 350 ± 3Ω | ||
| Surcharge sûre | 150% Emax | Résistance d’isolation | ≥5000 MΩ | ||
| Surcharge ultime | 200% Emax | Température d’utilisation | -10°C ~ +40°C |
