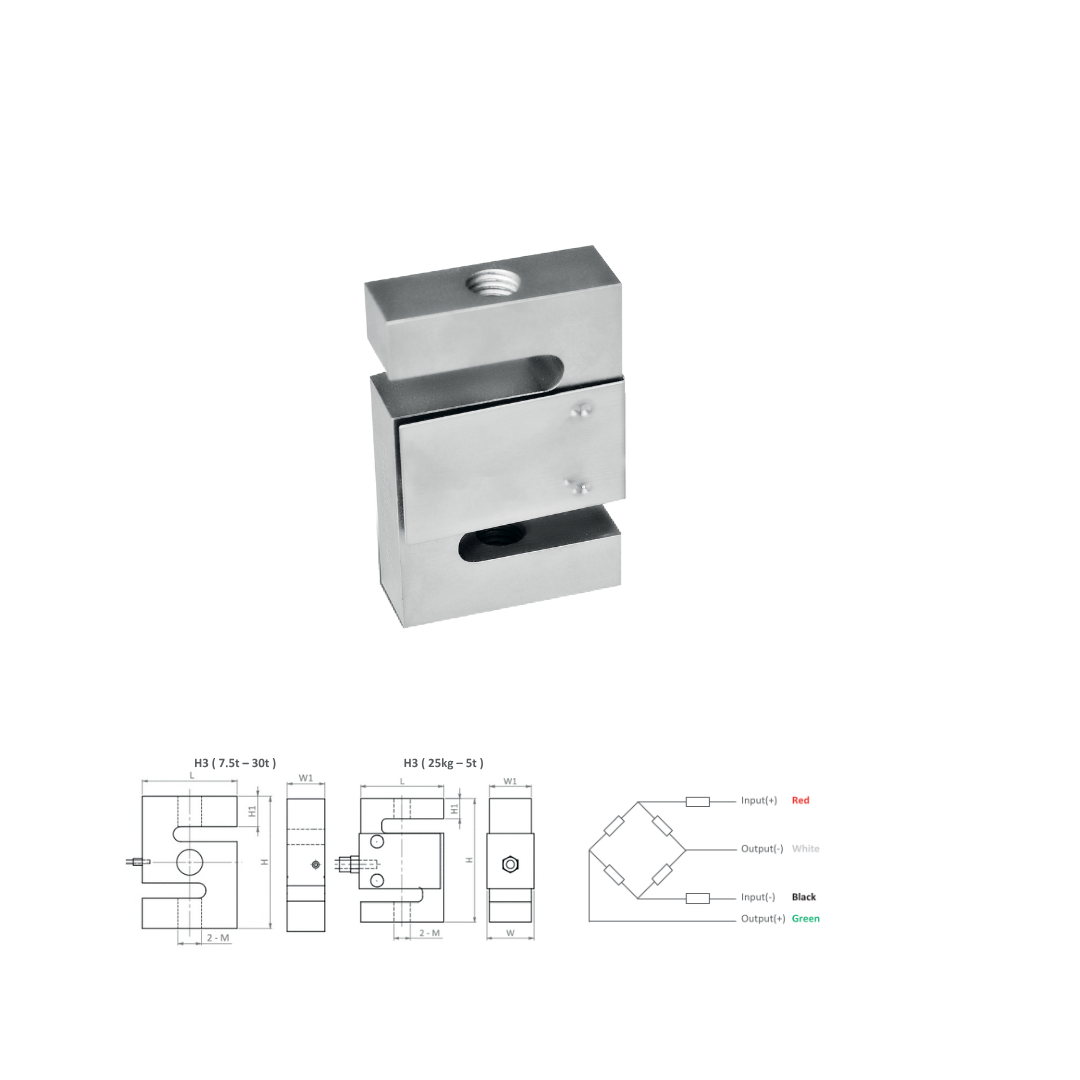

H3
Description
• Capteur de poids de type « S » en acier inoxydable IP68
• Fermé hermétiquement
• Applications de traction et de compression
• Convient pour accrocher les trémies et autres systèmes de pesage
• Diamètre du câble : Ø 5 mm
• Longueur du câble :
3 m de 25 kg à 1,5 t
6 m de 2 t à 30 t
• Marque : Zemic
| Capacités | L | H | W1 | W | H1 | M |
|---|---|---|---|---|---|---|
| 25–50kg | 50.8 | 76.2 | 12.5 | 14.5 | 15.7 | M8 |
| 100–150kg | 50.8 | 76.2 | 19 | 22.4 | 15.2 | M10*1.5 |
| 200–750kg | 50.8 | 76.2 | 19 | 22.4 | 14.4 | M12*1.75 |
| 1t–1.5t | 50.8 | 76.2 | 25.4 | 28.8 | 12.5 | M12*1.75 |
| 2t–5t | 76.2 | 101.6 | 25.4 | 28.8 | 20 | M20*1.5 |
| 7.5t–10t | 125 | 175 | 50 | - | 40.2 | M33*3 |
| 15t–20t | 160 | 200 | 60 | - | 51 | M42*3 |
| 30t | 190 | 230 | 80 | - | 57.5 | M42*3 |
