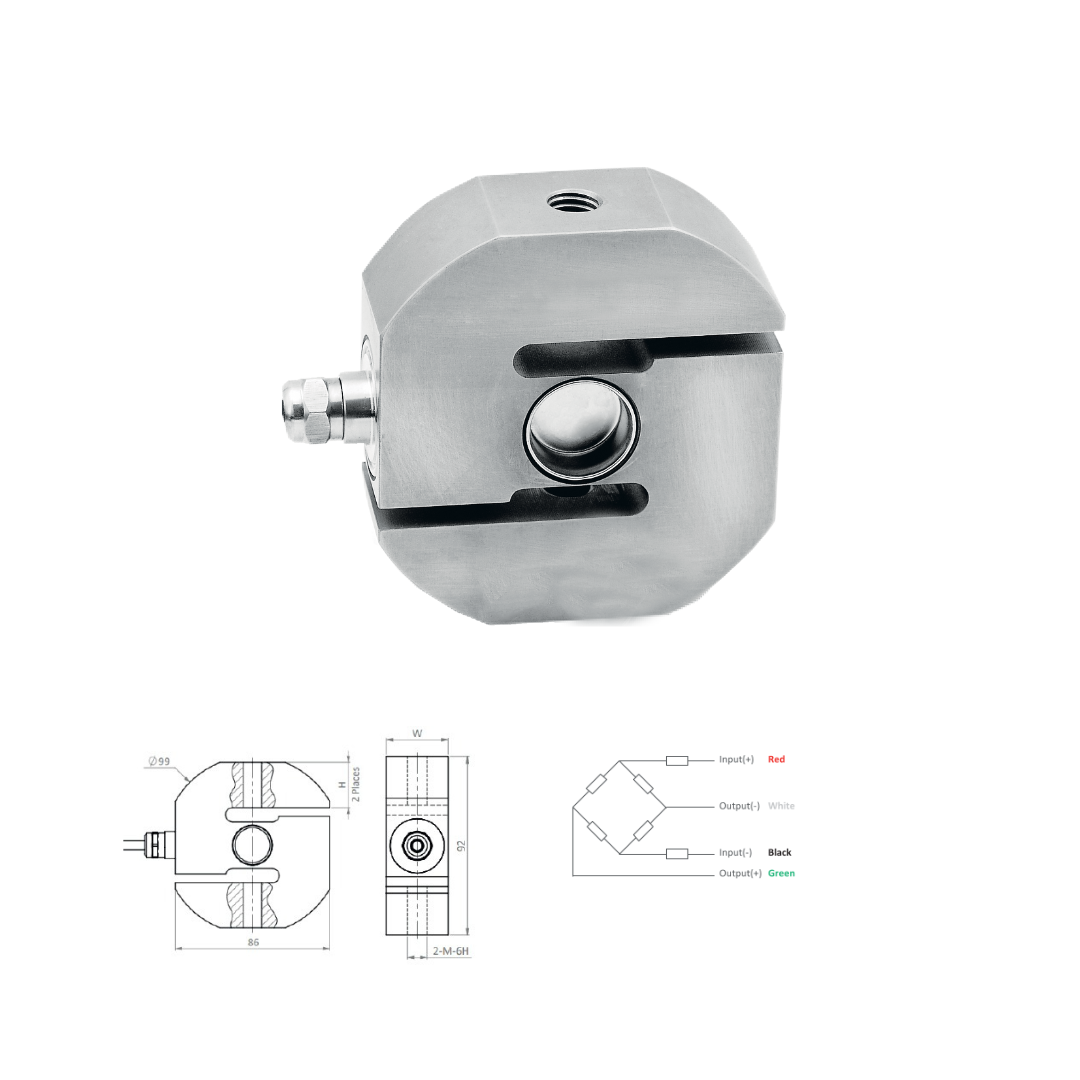

BM3
Description
• Capteur de poids de type « S » en acier inoxydable IP68
• Fermé hermétiquement
• Applications de traction et de compression
• Convient pour accrocher les trémies et autres systèmes de pesage
• Diamètre du câble : Ø 5 mm
• Longueur du câble :
6 m toutes les portées
3 m pour 500 kg
• Marque : Zemic
| Capacités | W | H | M |
|---|---|---|---|
| 0.5t–1t | 32 | 25 | M12*1.75 |
| 2t–3t | 32 | 25 | M20*1.5 |
| 4t | 36 | 25 | M20*1.5 |
| 5t–6t–7.5t | 50 | 24 | M24*2 |
Produits similaires
B6F
Description
• Capteur de poids à point d’appui unique en acier inoxydable IP67
• Convient aux plateformes, balances à plateaux et autres systèmes de pesage électroniques
• Dimensions maximales de la plateforme :
de 100 kg à 200 kg : 400 × 400 mm
de 250 kg à 500 kg : 600 × 800 mm
de 750 kg à 2 t : 1200 × 1200 mm
• Diamètre du câble : Ø 6,2 mm
• Longueur standard du câble : 3 m
• Marque : Zemic
• Capteur de poids à point d’appui unique en acier inoxydable IP67
• Convient aux plateformes, balances à plateaux et autres systèmes de pesage électroniques
• Dimensions maximales de la plateforme :
de 100 kg à 200 kg : 400 × 400 mm
de 250 kg à 500 kg : 600 × 800 mm
de 750 kg à 2 t : 1200 × 1200 mm
• Diamètre du câble : Ø 6,2 mm
• Longueur standard du câble : 3 m
• Marque : Zemic
| Capacités | B | B1 | H | H1 | H2 | L | L1 | L2 | M | N |
|---|---|---|---|---|---|---|---|---|---|---|
| 50–200kg | 44 | 24 | 75 | 50 | 30 | 156 | 112 | 14 | M12 | 5 |
| 250–500kg | 60 | 36 | 95 | 70 | 30 | 146 | 110 | 11 | M12 | 5 |
| 750–2000kg | 76 | 46 | 125 | 95 | 65 | 176 | 110 | 24 | M16 | 8 |
BM11
Description
• Capteur de poids à flexion en acier inoxydable IP68
• Convient aux pèses palettes, plateformes et petites trémies
• Diamètre du câble : Ø 5 mm
• Longueur du câble :
3 m pour 4 conducteurs
6 m pour 6 conducteurs
• Marque : Zemic
• Capteur de poids à flexion en acier inoxydable IP68
• Convient aux pèses palettes, plateformes et petites trémies
• Diamètre du câble : Ø 5 mm
• Longueur du câble :
3 m pour 4 conducteurs
6 m pour 6 conducteurs
• Marque : Zemic
| Capacités | Ød | ØD | H |
|---|---|---|---|
| 5 ; 10 ; 20 ; 30 ; 50 ; 100 ; 200 kg | 8,2 | 23 | 20 |
| 250 ; 350 ; 500 kg | 10,3 | 24 | 19 |
BM6G
Description
• Capteur de poids à point d’appui unique en acier inoxydable IP68/IP69k
• Convient aux balances à plateau et autres systèmes de pesage
• Dimensions maximales de la plateforme :
de 100 à 500 kg : 800 × 800 mm
de 10 à 100 kg : 400 × 400 mm
• Diamètre du câble : Ø 5 mm
• Longueur du câble : 3 m
• Marque : Zemic
• Capteur de poids à point d’appui unique en acier inoxydable IP68/IP69k
• Convient aux balances à plateau et autres systèmes de pesage
• Dimensions maximales de la plateforme :
de 100 à 500 kg : 800 × 800 mm
de 10 à 100 kg : 400 × 400 mm
• Diamètre du câble : Ø 5 mm
• Longueur du câble : 3 m
• Marque : Zemic
| Classe de précision | OIML R60 C3 | OIML R60 C4 | OIML R60 C5 | Puissance | 2.0 ± 0.2 mV/V |
|---|---|---|---|---|---|
| Capacité maximale (kg) | 10 - 20 - 50 - 75 - 100 - 150 - 200 - 300 - 400 - 500 | 20 - 50 - 75 - 100 - 150 - 200 - 250 - 300 - 400 - 500 | Excitation, tension recommandée | 5V ~ 12V | |
| Nlc du capteur | 3000 | 4000 | 5000 | Excitation maximale | 18V |
| LC= Emax/Vmin | 10000 | 15000 | 20000 | Résistance d'entrée | 380Ω ± 15 (10–75kg) / 350Ω ± 3.5 (100–500kg) |
| Charge morte minimale | 0% Emax | Résistance de sortie | 350 ± 10Ω | ||
| Surcharge sûre | 150% Emax | Résistance d’isolation | ≥5000 MΩ | ||
| Surcharge ultime | 300% Emax | Température d’utilisation | -10°C ~ +40°C |
BM8H
Description
• Capteur de poids à cisaillement en acier inoxydable IP68
• Fermé hermétiquement
• Convient aux balances à trémie, aux plateformes et pèses palettes
• Diamètre du câble : Ø 5 mm
• Longueur de câble :
3 m de 500 kg à 1 t
6 m de 2 t à 5 t
• Avec module en option
• Capteur de poids à cisaillement en acier inoxydable IP68
• Fermé hermétiquement
• Convient aux balances à trémie, aux plateformes et pèses palettes
• Diamètre du câble : Ø 5 mm
• Longueur de câble :
3 m de 500 kg à 1 t
6 m de 2 t à 5 t
• Avec module en option
| Capacités | L | L1 | L2 | L3 | L4 | H | H1 | H2 | W | ØD | Ød | M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 500kg | 130 | 57.1 | 15.5 | 25.4 | 76.2 | 31.8 | 26.0 | 14.2 | 31.8 | 20.5 | 13 | M12 |
| 1t | 130 | 57.1 | 15.5 | 25.4 | 76.2 | 31.8 | 27.95 | 14.2 | 31.8 | 20.5 | 13 | M12 |
| 1.5t–2t | 130 | 57.1 | 15.5 | 25.4 | 76.2 | 35.9 | 31.95 | 14.2 | 31.8 | 20.5 | 13 | M12 |
| 5t | 172 | 76.2 | 19.1 | 38.1 | 95.3 | 44 | 40 | 20 | 38 | 30.2 | 20.5 | M20 |
HM14H1
Description
• Capteur analogique pour pont bascule, en acier allié IP68
• Convient aux ponts bascule, balances à trémie et pèse essieux
• Haute précision
• Conception robuste et intelligente sans semi-conducteurs
• Diamètre du câble : Ø 5 mm
• Longueur de câble : 20 m
• Avec support de montage HY-14-146
• Marque : Zemic
• Capteur analogique pour pont bascule, en acier allié IP68
• Convient aux ponts bascule, balances à trémie et pèse essieux
• Haute précision
• Conception robuste et intelligente sans semi-conducteurs
• Diamètre du câble : Ø 5 mm
• Longueur de câble : 20 m
• Avec support de montage HY-14-146
• Marque : Zemic
| Classe de précision | OIML C3 | Puissance | 2.0 ± 0.002 mV/V |
|---|---|---|---|
| Capacité maximale (t) | 20 - 30 - 40 - 50 | Excitation, tension recommandée | 5V ~ 12V |
| Nlc du capteur | 3000 | Excitation maximale | 15 V |
| LC= Emax/Vmin | 10000 | Résistance d'entrée | 700 ± 7 Ω |
| Charge morte minimale | 0% Emax | Résistance de sortie | 703 ± 4Ω |
| Surcharge sûre | 150% Emax | Résistance d’isolation | ≥5000 MΩ |
| Surcharge ultime | 300% Emax | Température d’utilisation | -10°C ~ +40°C |
L6E
Description
• Capteur de poids à point d’appui unique en alliage d’aluminium IP65
• Convient aux balances poids prix, balances de comptage, balances de table, balances médicales, balances à plateaux… etc.
• Dimensions maximales de la plateforme : 400 × 400 mm
• Diamètre du câble : Ø 5,3 mm
• Longueur de câble : 2 m
• Marque : Zemic
| Classe de précision | OIML C3 | OIML R60 C3 | OIML R60 C4 | OIML R60 C5 | Puissance | 2.0 ± 0.2 mV/V |
|---|---|---|---|---|---|---|
| Capacité maximale (kg) | 30 | 50 - 60 - 80 - 100 - 150 - 200 - 300 - 500 | Excitation, tension recommandée | 5V ~ 12V | ||
| Nlc du capteur | 3000 | 4000 | 5000 | Excitation maximale | 18V | |
| LC= Emax/Vmin | 10000 | 15000 | 20000 | Résistance d'entrée | 406 ± 6Ω | |
| Charge morte minimale | 0% Emax | Résistance de sortie | 350 ± 3Ω | |||
| Surcharge sûre | 150% Emax | Résistance d’isolation | ≥5000 MΩ | |||
| Surcharge ultime | 200% Emax | Température d’utilisation | -10°C ~ +40°C |
L6N
Description
• Capteur à point d’appui unique en aluminium IP65
• Convient aux plateformes de pesage
• Dimensions maximales de la plateforme : 400 × 400 mm
• Diamètre du câble : Ø 4,8 ± 0,2 mm
• Longueur du câble : 3 ± 0,05 m
• Marque : Zemic
| Classe de précision | OIML C3 | OIML R60 C3 | OIML R60 C4 | Puissance | 2.0 ± 0.2 mV/V |
|---|---|---|---|---|---|
| Capacité maximale (kg) | 200 | 3 - 5 - 8 - 10 - 15 - 20 - 30 - 40 - 50 - 75 - 100 | 15 - 20 - 30 - 40 - 50 - 75 | Excitation, tension recommandée | 5V ~ 12V |
| Nlc du capteur | 3000 | 4000 | Excitation maximale | 18V | |
| LC= Emax/Vmin | 7000 | 12000 | 20000 | Résistance d'entrée | 406 ± 6Ω |
| Charge morte minimale | 0% Emax | Résistance de sortie | 350 ± 3Ω | ||
| Surcharge sûre | 150% Emax | Résistance d’isolation | ≥5000 MΩ | ||
| Surcharge ultime | 200% Emax | Température d’utilisation | -10°C ~ +40°C |
