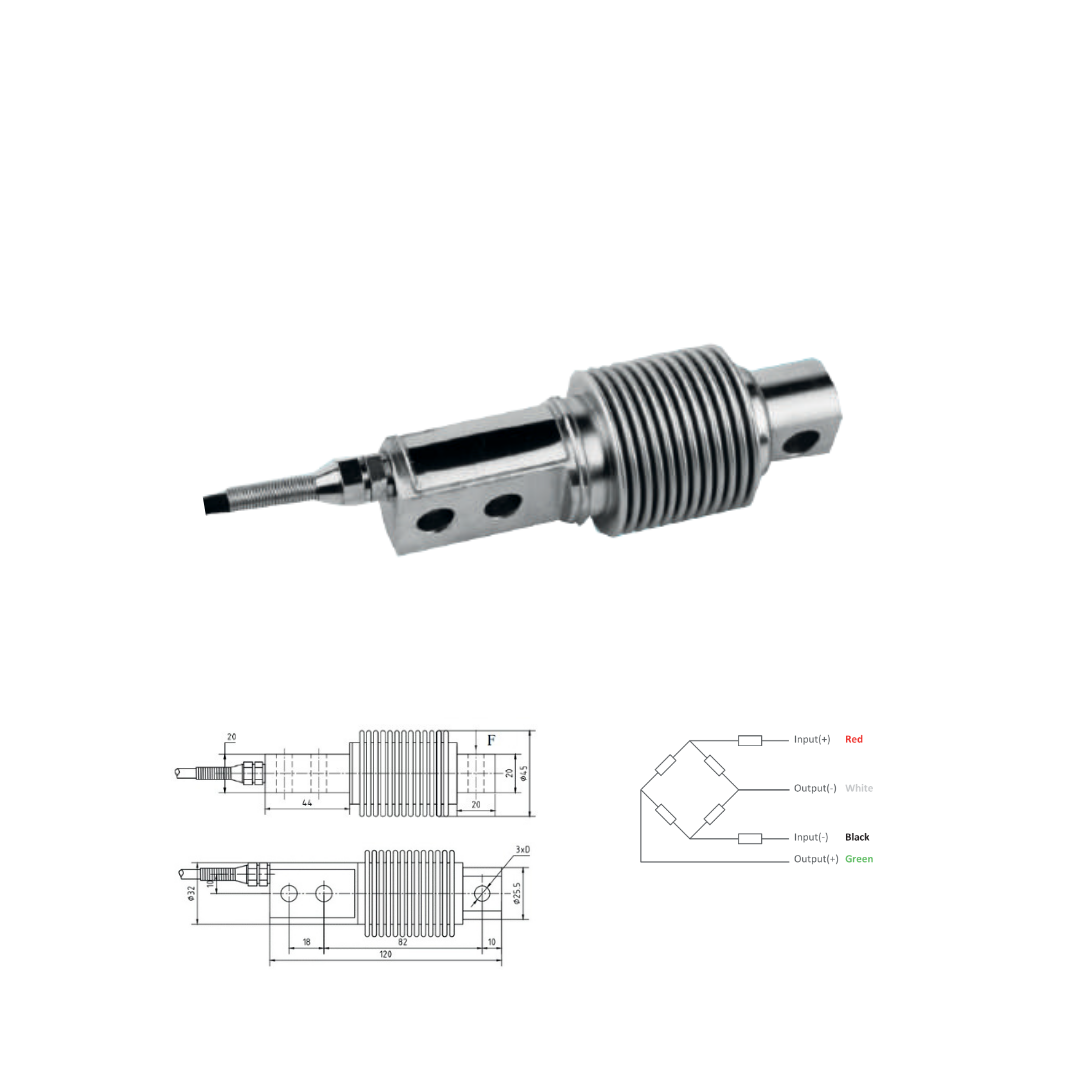

HSX
Description
• Capteur de poids à flexion en alliage nickelé ou en acier inoxydable IP68
• Tolérance de charge latérale élevée
• Convient pour les systèmes de pesage (trémies, dosage…)
• Diamètre du câble : Ø 5 mm
• Longueur de câble : 3 m
• Avec module en option
• Marque : Brehm
| Capacités | ØD |
|---|---|
| 5 - 250 kg | 8.2 |
| 300 - 500 kg | 10.2 |
Produits similaires
DEE
• Capteur de poids type « S » en acier allié IP65 (50 kg ~ 1 t), acier inoxydable IP68 (1,2 t ~ 10 t)
• Convient aux balances d’emballages, aux grues et aux machines d’essai
• Diamètre du câble : Ø 5 mm
• Longueur du câble standard : 3 m
• Marque : Brehm
| Capacités | L | H | W | T |
|---|---|---|---|---|
| 50kg - 750kg | 51 | 76.2 | 19.1 | M12*1.75 |
| 1t | 51 | 76.2 | 25.4 | M12*1.75 |
| 1.2t - 5t | 76.2 | 100.4 | 38.1 | M20*1.5 |
| 10t | 127 | 177.8 | 50.4 | M30*2 |
IL
Description
• Capteur de poids à point d’appui unique en aluminium IP65
• Convient aux plateformes, balances à plateaux et aux balances d’emballages
• Dimensions maximales de la plateforme : 800 × 800 mm
• Diamètre du câble : Ø 5 mm
• Longueur du câble standard : 3 m
• Marque : Brehm
| Classe de précision | Capacité maximale (kg) | Nlc du capteur | LC= Emax/Vmin | Charge morte minimale | Surcharge sûre | Surcharge ultime | Puissance | Excitation, tension recommandée | Excitation maximale | Résistance d'entrée | Résistance de sortie | Résistance d'isolation | Température d'utilisation |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| OIML C3 | 50 - 100 - 150 - 200 - 250 - 300 - 500 - 1000 - 2000 | 3000 | - | 0% Emax | 150% Emax | 200% Emax | 2.0 ± 0.2 mV/V | 10V ~ 12V | 15V | 400 ± 20Ω | 352 ± 5Ω | ≥5000 MΩ (à 50VDC) | -10°C ~ +40°C |
ILEC
Description
• Capteur de poids à point d’appui unique en acier inoxydable IP67
• Convient aux plateformes, aux balances à plateaux et aux balances d’emballages
• Dimensions maximales de la plateforme : 600 × 600 mm
• Diamètre du câble : Ø 5 mm
• Longueur du câble standard : 1,5 m
• Marque : Brehm
| Classe de précision | OIML C3 | Puissance | 2.0 ± 0.2 mV/V |
|---|---|---|---|
| Capacité maximale (kg) | 200 - 300 - 500 - 800 - 1000 | Excitation, tension recommandée | 10V ~ 12V |
| Nlc du capteur | 3000 | Excitation maximale | 15V |
| LC= Emax/Vmin | 15000 | Résistance d'entrée | 400 ± 20Ω |
| Charge morte minimale | 0% Emax | Résistance de sortie | 352 ± 3Ω |
| Surcharge sûre | 150% Emax | Résistance d’isolation | ≥5000 MΩ (à 50VDC) |
| Surcharge ultime | 200% Emax | Température d’utilisation | -10°C ~ +40°C |
SQB
Description
• Capteur de poids à cisaillement en acier SQB-A IP67 (0,1 t ~ 0,3 t) / en acier inoxydable SQB-SS IP68 (0,5 t ~ 10 t)
• Convient aux plateformes de pesage, aux pesées des cuves et des silos
• Diamètre du câble : Ø 6 mm
• Longueur du câble :
1,5 à 3 m pour 0,1 ~ 2,5 t
4,2 m pour 3 t ~ 5 t
5 m pour 7,5 t ~ 10 t
• Avec module en option
• Marque : Brehm
| Capacités | L | L1 | L2 | L3 | L4 | H | H1 | W | ØC1 | ØC2 | T | M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0,1; 0,15; 0,2; 0,3; 0,5; 0,75; 1; 1,5; 2; 2,5t | 130 | 12.7 | 76.2 | 25.4 | 53.5 | 31.8 | 15.7 | 32 | 13.5 | 13 | M12 | |
| 3-5t | 171.5 | 19 | 95.3 | 38.1 | 72.5 | 38.1 | 26 | 38 | 20 | 20 | M18*1.5 | |
| 7.5-10t | 225.5 | 25.3 | 124 | 50.8 | 102 | 50.8 | 25.4 | 51 | 27 | 27 | M24*2 |
UDJ
Description
• Capteur de poids à point d’appui unique en aluminium IP65
• Convient aux plateformes de pesage et aux balances à plateaux
• Dimensions maximales de la plateforme : 600 × 800 mm
• Diamètre du câble : Ø 5 mm
• Longueur de câble standard : 1,8 m
• Marque : Brehm
| Classe de précision | OIML C3 | Puissance | 2.0 ± 0.2 mV/V |
|---|---|---|---|
| Capacité maximale (kg) | 30 - 50 - 75 - 100 - 150 - 200 - 250 - 300 - 400 - 500 - 635 - 750 - 800 - 1000 | Excitation, tension recommandée | 10 V |
| Nlc du capteur | 3000 | Excitation maximale | 15 V |
| LC= Emax/Vmin | 7000 | Résistance d'entrée | 404 ± 15Ω |
| Charge morte minimale | 0% Emax | Résistance de sortie | 350 ± 3Ω |
| Surcharge sûre | 150% Emax | Résistance d’isolation | ≥2000 MΩ |
| Surcharge ultime | 300% Emax | Température d’utilisation | -10°C ~ +40°C |
