ZSF-ZSFY
Description
• Capteur analogique pour pont bascule en acier allié ou inoxydable IP68
• Convient aux ponts bascules, balances à trémie et pèses-essieux
• Diamètre du câble : Ø 5 mm
• Longueur de câble :
8 m pour 10 t
10 m pour 15 t
12 m pour 20 t et 25 t
14 m pour 30 t
16 m pour 40 t et 50 t
• Marque : Brehm
• Capteur analogique pour pont bascule en acier allié ou inoxydable IP68
• Convient aux ponts bascules, balances à trémie et pèses-essieux
• Diamètre du câble : Ø 5 mm
• Longueur de câble :
8 m pour 10 t
10 m pour 15 t
12 m pour 20 t et 25 t
14 m pour 30 t
16 m pour 40 t et 50 t
• Marque : Brehm

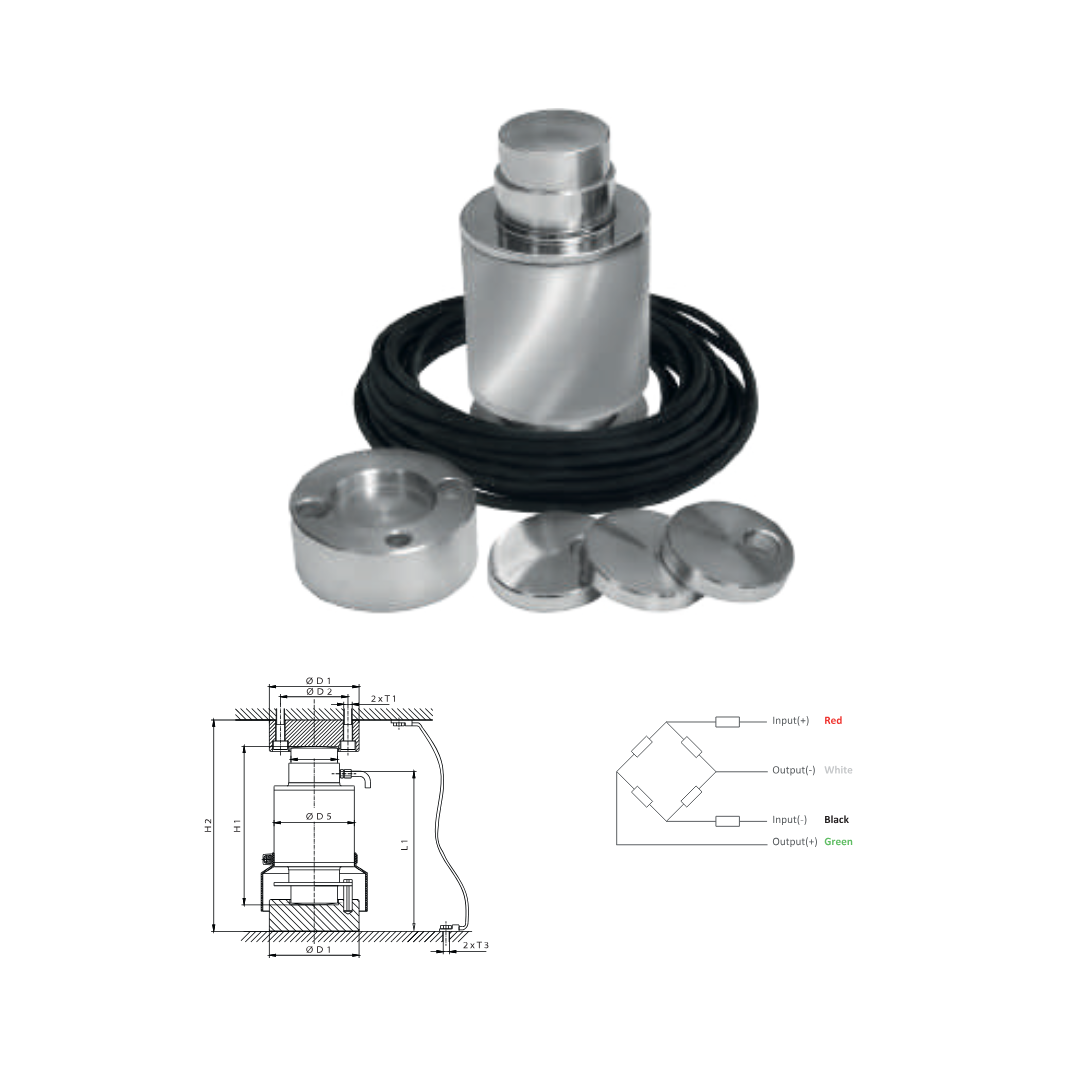

| Capacités | ØD1 | ØD2 | ØD3 | ØD4 | ØD5 | H1 | H2 | L1 | T1 | T2 | T3 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 10; 15; 20; 25; 30; 40; 50t | 83.5 | 64 | 44 | 48 | 76 | 150 | 200 | 149 | M8 | M8 | M16 |
Produits similaires
AMI
Description
• Capteur de poids type « S » en acier allié IP65 (50 kg ~ 1 t) ou en acier inoxydable IP68 (1,2 t ~ 10 t)
• Convient aux balances d’emballages, aux grues et aux machines d’essai
• Diamètre du câble : Ø 5 mm
• Longueur du câble standard : 3 m
• Marque : Brehm
• Capteur de poids type « S » en acier allié IP65 (50 kg ~ 1 t) ou en acier inoxydable IP68 (1,2 t ~ 10 t)
• Convient aux balances d’emballages, aux grues et aux machines d’essai
• Diamètre du câble : Ø 5 mm
• Longueur du câble standard : 3 m
• Marque : Brehm
| Classe de précision | OIML C3 | Puissance | 2.0 ± 0.2 mV/V |
|---|---|---|---|
| Capacité maximale (kg) | 5 à 500 | Excitation, tension recommandée | 10V ~ 12V |
| Nlc du capteur | 3000 | Excitation maximale | 15V |
| LC= Emax/Vmin | 10000 | Résistance d'entrée | 404 ± 15Ω |
| Charge morte minimale | ±3% Emax | Résistance de sortie | 350 ± 3Ω |
| Surcharge sûre | 150% Emax | Résistance d’isolation | ≥2000 MΩ (à 50VDC) |
| Surcharge ultime | 200% Emax | Température d’utilisation | -10°C ~ +40°C |
BMI
Description
• Capteur de poids à point d’appui unique en acier d’aluminium IP65
• Convient aux plateformes de pesage
• Dimensions maximales de la plateforme :
de 50 à 500 kg : 600 × 600 mm
de 750 à 1200 kg : 600 × 800 mm
• Diamètre du câble : Ø 5 mm
• Longueur du câble : 2,5 m
• Marque : Brehm
• Capteur de poids à point d’appui unique en acier d’aluminium IP65
• Convient aux plateformes de pesage
• Dimensions maximales de la plateforme :
de 50 à 500 kg : 600 × 600 mm
de 750 à 1200 kg : 600 × 800 mm
• Diamètre du câble : Ø 5 mm
• Longueur du câble : 2,5 m
• Marque : Brehm
| Capacités | A | ØB | M | ØD | ØE | F | G | L1 | L2 | L3 | L4 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 50-100kg | 25 | 9 | M8 | 18 | 18 | 8 | 8 | 200 | 110 | 80 | 56 |
| 150kg | 27 | 11 | M10 | 18 | 27 | 8 | 8 | 220 | 126 | 98 | 66 |
| 300kg | 31 | 11 | M10 | 18 | 27 | 8 | 8 | 220 | 126 | 98 | 66 |
| 500kg | 36 | 11 | M10 | 18 | 27 | 8 | 8 | 220 | 126 | 98 | 66 |
| 750-1000-1200kg | 47 | 13 | M12 | 22 | 27 | 10 | 10 | 220 | 126 | 98 | 66 |
DEE
Description
• Capteur de poids type « S » en acier allié IP65 (50 kg ~ 1 t), acier inoxydable IP68 (1,2 t ~ 10 t)
• Convient aux balances d’emballages, aux grues et aux machines d’essai
• Diamètre du câble : Ø 5 mm
• Longueur du câble standard : 3 m
• Marque : Brehm
• Capteur de poids type « S » en acier allié IP65 (50 kg ~ 1 t), acier inoxydable IP68 (1,2 t ~ 10 t)
• Convient aux balances d’emballages, aux grues et aux machines d’essai
• Diamètre du câble : Ø 5 mm
• Longueur du câble standard : 3 m
• Marque : Brehm
| Capacités | L | H | W | T |
|---|---|---|---|---|
| 50kg - 750kg | 51 | 76.2 | 19.1 | M12*1.75 |
| 1t | 51 | 76.2 | 25.4 | M12*1.75 |
| 1.2t - 5t | 76.2 | 100.4 | 38.1 | M20*1.5 |
| 10t | 127 | 177.8 | 50.4 | M30*2 |
HSX
Description
• Capteur de poids à flexion en alliage nickelé ou en acier inoxydable IP68
• Tolérance de charge latérale élevée
• Convient pour les systèmes de pesage (trémies, dosage…)
• Diamètre du câble : Ø 5 mm
• Longueur de câble : 3 m
• Avec module en option
• Marque : Brehm
• Capteur de poids à flexion en alliage nickelé ou en acier inoxydable IP68
• Tolérance de charge latérale élevée
• Convient pour les systèmes de pesage (trémies, dosage…)
• Diamètre du câble : Ø 5 mm
• Longueur de câble : 3 m
• Avec module en option
• Marque : Brehm
| Capacités | ØD |
|---|---|
| 5 ~ 250 kg | 8.2 |
| 300 ~ 500 kg | 10.2 |
IL
Description
• Capteur de poids à point d’appui unique en aluminium IP65
• Convient aux plateformes, balances à plateaux et aux balances d’emballages
• Dimensions maximales de la plateforme : 800 × 800 mm
• Diamètre du câble : Ø 5 mm
• Longueur du câble standard : 3 m
• Marque : Brehm
| Classe de précision | Capacité maximale (kg) | Nlc du capteur | LC= Emax/Vmin | Charge morte minimale | Surcharge sûre | Surcharge ultime | Puissance | Excitation, tension recommandée | Excitation maximale | Résistance d'entrée | Résistance de sortie | Résistance d'isolation | Température d'utilisation |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| OIML C3 | 50 - 100 - 150 - 200 - 250 - 300 - 500 - 1000 - 2000 | 3000 | - | 0% Emax | 150% Emax | 200% Emax | 2.0 ± 0.2 mV/V | 10V ~ 12V | 15V | 400 ± 20Ω | 352 ± 5Ω | ≥5000 MΩ (à 50VDC) | -10°C ~ +40°C |
SQB-A
Description
• Module de capteur en acier chromé
• Protection contre le basculement
• Convient aux modèles des capteurs SQB
| Capacités | H | H1 | H2 | B1 | B2 | ØD1 | ØD2 | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0,1~2,5t | 106.0 | 58.0 | 18 | 100 | 100 | 13 | 13 | 210.0 | 175 | 140 | 116.0 | 80.0 | 70 | 70 | 17.5 | 18 |
| 3~5t | 135.0 | 69.1 | 23 | 150 | 150 | 17 | 17 | 270.0 | 235 | 200 | 150.0 | 100.0 | 90 | 90 | 15.0 | 25 |
| 7.5~10t | 168.3 | 91.3 | 38 | 180 | 180 | 26 | 26 | 345.2 | 310 | 250 | 210.4 | 150.4 | 110 | 110 | 30.0 | 30 |
