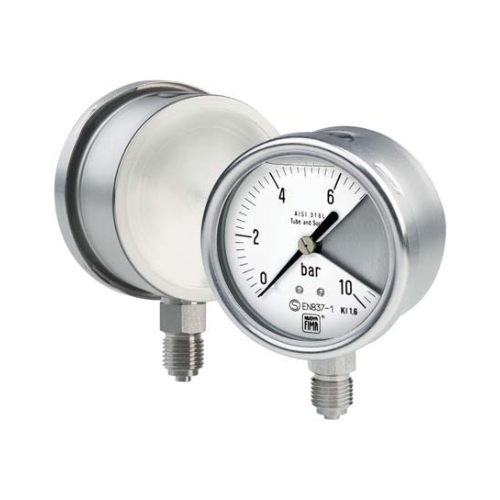

Manomètres à tube “tout inox” à cloison de sécurité DN 63
Ces appareils sont réalisés selon les normes de sécurité EN 837-1 “S3” et ASME B40.1.
Ils sont pourvus d’une solide cloison placée à l’avant du manomètre et d’un fond éjectable à l’arrière qui, en cas de pertes accidentelles de pression ou
de rupture de l’élément élastique, protège l’opérateur qui se trouve à proximité. Ces appareils sont réalisés pour les industries chimiques,
pétrochimiques, pour les centrales de production d’énergie conventionnelles. La version remplie de liquide amortisseur est conçue pour résister aux
vibrations et pour être utilisée sur des implantations ou des machines produisant des pressions pulsantes.
(1) à commander seulement avec remplissage de liquide fluororé.
(2) à commander modèle prévu pour remplissage de liquide fluororé.
| Code | Description | Standard | Remplissable | Rempli |
|---|---|---|---|---|
| E | Etrier en 'U' plaque arrière | ◆ | ◆ | ◆ |
| P01 | Prévu pour remplissage avec huile silicone / liquide fluoré | ◆ | ||
| P02 | Dégraissage pour oxygène | ◆ | ◆ (2) | ◆ (1) |
| S10 | Remplissage avec huile silicone | ◆ | ||
| F30 | Remplissage avec liquide fluoré | ◆ |
| Montage | F | a | b | c | d | d1 | h | P | L | ch | Poids (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Vertical | 21M - G 1/4 A | 10 | 40 | 16.7 | 68 | 62.6 | 55.3 - 54.3 | 13 | 14 x 9 - 14 x 8 | 0.2 | |
| Vertical | 23M - 1/4-18 NPT | 10 | 40 | 16.7 | 68 | 62.6 | 55.3 - 54.3 | 13 | 14 x 9 - 14 x 8 | 0.2 | |
| Arrière | 21M - G 1/4 A | 10 | 40 | 68 | 62.6 | 60.1 - 59.1 | 13 | 14 x 9 - 14 x 8 | 0.23 | ||
| Arrière | 23M - 1/4-18 NPT | 10 | 40 | 68 | 62.6 | 60.1 - 59.1 | 13 | 14 x 9 - 14 x 8 | 0.23 |
