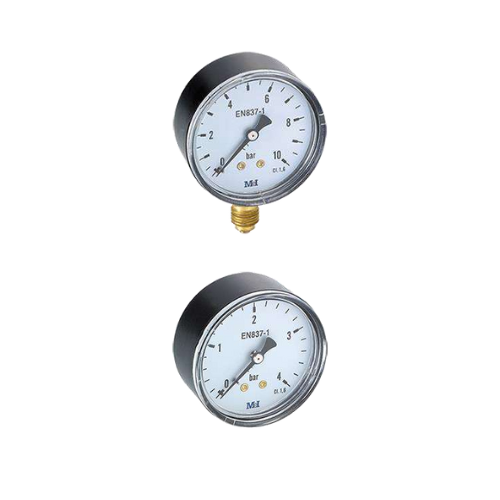

MANOMÈTRES STANDARD DN 40, 50, 63, 80, 100 ET 150
Caractéristiques constructives et fonctionnelles
Précision:Ø40 Classe 2.5 selon norme EN 837-1.
Ø50 y Ø63 Classe 1,6 selon norme EN 837-1.
Échelles: -1..0 a 0..40 bar pour DN 40 y DN 50, -1..0 à
0..400 bar pour DN 63 ou n’importe quelle autre unité
équivalente en pression ou vide. Échelles standard selon
DIN 16 128.
Température de l’environnement: -20…+60ºC.
Température du fluide de procès: max. +60º C.
Erreur par température:
Erreur additionnelle lorsque la température de l’élément
sensible se dévie de 20ºC. +/- 0,3 % tous les 10 ºC de
variation.
Pression de travail:
Max. 75% de la V.F.E. (Valeur Fond d’Échelle)
Surpression temporaire: Non applicable.
Raccord de connexion au procès: En laiton.
| DN | A | B | C | D | R |
|---|---|---|---|---|---|
| 40 | 42 | 25 | 11x11 | 27.5 | 1/8" |
| 50 | 53 | 28 | 14x14 | 48 | 1/4" |
| 63 | 63.5 | 28 | 14x14 | 51 | 1/4" |
| 80 | 80 | 35 | 22x22 | 62 | 1/2" |
| 100 | 100 | 35 | 22x22 | 72 | 1/2" |
| 150 | 150 | 45 | 22x22 | 97 | 1/2" |
Produits similaires

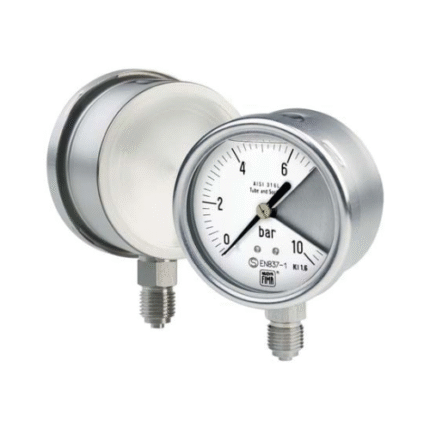

Manomètres à tube “tout inox” à cloison de sécurité DN 63
Ces appareils sont réalisés selon les normes de sécurité EN 837-1 “S3” et ASME B40.1.
Ils sont pourvus d’une solide cloison placée à l’avant du manomètre et d’un fond éjectable à l’arrière qui, en cas de pertes accidentelles de pression ou
de rupture de l’élément élastique, protège l’opérateur qui se trouve à proximité. Ces appareils sont réalisés pour les industries chimiques,
pétrochimiques, pour les centrales de production d’énergie conventionnelles. La version remplie de liquide amortisseur est conçue pour résister aux
vibrations et pour être utilisée sur des implantations ou des machines produisant des pressions pulsantes.
(1) à commander seulement avec remplissage de liquide fluororé.
(2) à commander modèle prévu pour remplissage de liquide fluororé.
| Code | Description | Standard | Remplissable | Rempli |
|---|---|---|---|---|
| E | Etrier en 'U' plaque arrière | ◆ | ◆ | ◆ |
| P01 | Prévu pour remplissage avec huile silicone / liquide fluoré | ◆ | ||
| P02 | Dégraissage pour oxygène | ◆ | ◆ (2) | ◆ (1) |
| S10 | Remplissage avec huile silicone | ◆ | ||
| F30 | Remplissage avec liquide fluoré | ◆ |
| Montage | F | a | b | c | d | d1 | h | P | L | ch | Poids (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Vertical | 21M - G 1/4 A | 10 | 40 | 16.7 | 68 | 62.6 | 55.3 - 54.3 | 13 | 14 x 9 - 14 x 8 | 0.2 | |
| Vertical | 23M - 1/4-18 NPT | 10 | 40 | 16.7 | 68 | 62.6 | 55.3 - 54.3 | 13 | 14 x 9 - 14 x 8 | 0.2 | |
| Arrière | 21M - G 1/4 A | 10 | 40 | 68 | 62.6 | 60.1 - 59.1 | 13 | 14 x 9 - 14 x 8 | 0.23 | ||
| Arrière | 23M - 1/4-18 NPT | 10 | 40 | 68 | 62.6 | 60.1 - 59.1 | 13 | 14 x 9 - 14 x 8 | 0.23 |
