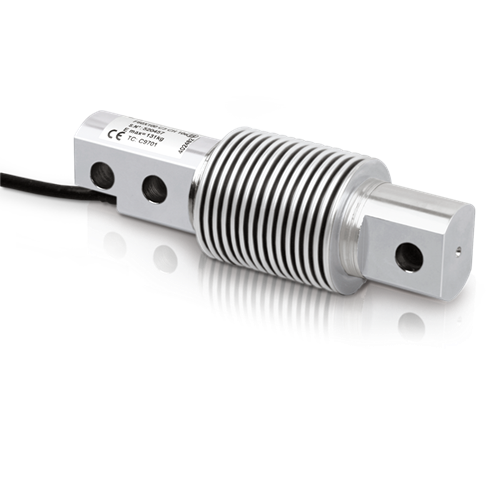

FXC – Image 1

Click to enlarge

FXC

Caractéristiques standards

Classe de precision C3
Corps et soufflet en acier inox
Degre de protection IP68
Portee max de 10 kg a 500 kg
Cable de connexion blinde
Certificat oiml disponible sur demande
Certificat d’essai disponible sur demande

Modèle	Max (kg)	l (mm)	w (mm)	h (mm)	a (mm)	b (mm)	c Ø (mm)	d (mm)	e (mm)	f (mm)	g (mm)	i (mm)
FXC10-1	10 kg	120 mm	39 mm	39 mm	18 mm	82 mm	8 mm	24 mm	42 mm	27,3 mm	18,5 mm	20 mm
FXC20-1	20 kg	120 mm	39 mm	39 mm	18 mm	82 mm	8 mm	24 mm	42 mm	27,3 mm	18,5 mm	20 mm
FXC50-1	50 kg	120 mm	39 mm	39 mm	18 mm	82 mm	8 mm	24 mm	42 mm	27,3 mm	18,5 mm	20 mm
FXC100-1	100 kg	120 mm	39 mm	39 mm	18 mm	82 mm	8 mm	24 mm	42 mm	27,3 mm	18,5 mm	20 mm
FXC200-1	200 kg	120 mm	39 mm	39 mm	18 mm	82 mm	8 mm	24 mm	42 mm	27,3 mm	18,5 mm	20 mm
FXC300-1	300 kg	120 mm	39 mm	39 mm	18 mm	82 mm	8 mm	24 mm	42 mm	27,3 mm	18,5 mm	20 mm
FXC500-1	500 kg	120 mm	39 mm	39 mm	18 mm	82 mm	8 mm	24 mm	42 mm	27,3 mm	18,5 mm	20 mm

Demander un devis

Catégories : Capteur de flexion, Capteur DINIARGEO

Produits similaires

FXC C6

Capteur DINIARGEO, Capteur de flexion

Caractéristiques standards

Classe de precision C6
Corps et soufflet en acier inox
Cegre de protection IP68
Portee max de 20 kg a 200 kg
Cable de connexion blinde
Certificat OIML disponible sur demande
Certificat d'essai disponible sur demande

Modèle	Max (kg)	l (mm)	w (mm)	h (mm)	a (mm)	b (mm)	c Ø	d (mm)	e (mm)	f (mm)	g (mm)	i (mm)
FXC20C6-1	20 kg	120 mm	39 mm	39 mm	18 mm	82 mm	N°3 x 8	24 mm	42 mm	27,3 mm	18,5 mm	20 mm
FXC50C6-1	50 kg	120 mm	39 mm	39 mm	18 mm	82 mm	N°3 x 8	24 mm	42 mm	27,3 mm	18,5 mm	20 mm
FXC100C6-1	100 kg	120 mm	39 mm	39 mm	18 mm	82 mm	N°3 x 8	24 mm	42 mm	27,3 mm	18,5 mm	20 mm
FXC200C6-1	200 kg	120 mm	39 mm	39 mm	18 mm	82 mm	N°3 x 8	24 mm	42 mm	27,3 mm	18,5 mm	20 mm

FXD

Capteur DINIARGEO, Capteur de flexion

Caractéristiques standards

Classe de precision C3
Corps et soufflet en acier inox
Degre de protection IP68
Portee max de 10 kg a 500 kg
Cable de connexion blinde
Certificat OIML disponible sur demande
Certificat d'essai disponible sur demande

Code	Max (kg)	l (mm)	h (mm)	a (mm)	b (mm)	c Ø (mm)	d (mm)	e (mm)	f (mm)	g (mm)	i (mm)
FXD10	10 kg	120 mm	45 mm	18 mm	82 mm	N°3 x 8	20 mm	44 mm	27,3 mm	18,6 mm	20 mm
FXD20	20 kg	120 mm	45 mm	18 mm	82 mm	N°3 x 8	20 mm	44 mm	27,3 mm	18,6 mm	20 mm
FXD50	50 kg	120 mm	45 mm	18 mm	82 mm	N°3 x 8	20 mm	44 mm	27,3 mm	18,6 mm	20 mm
FXD100	100 kg	120 mm	45 mm	18 mm	82 mm	N°3 x 8	20 mm	44 mm	27,3 mm	18,6 mm	20 mm
FXD200	200 kg	120 mm	45 mm	18 mm	82 mm	N°3 x 8	20 mm	44 mm	27,3 mm	18,6 mm	20 mm
FXD300	300 kg	120 mm	45 mm	18 mm	82 mm	N°3 x 8	20 mm	44 mm	27,3 mm	18,6 mm	20 mm
FXD500	500 kg	120 mm	45 mm	18 mm	82 mm	N°3 x 8	20 mm	44 mm	27,3 mm	18,6 mm	20 mm

SBK C6

Capteur DINIARGEO, Capteur de cisaillement

Caractéristiques standards

Classe de precision C6
Fait en acier inox avec protection IP68
Portee max de 500 kg a 2000 kg
Cable de connexion blinde
Certificat OIML disponible sur demande
Certificat d'essai disponible sur demande

Modèle	Max (kg)	l (mm)	w (mm)	h (mm)	a (mm)	b (mm)	c Ø	d Ø	e (mm)	f (mm)	g (mm)	i (mm)	m (mm)
SBK500C6	500 kg	132 mm	31,5 mm	31 mm	25,4 mm	76,3 mm	M12	M13	52,5 mm	18 mm	18 mm	3 mm	18 mm
SBK1000C6	1000 kg	132 mm	31,5 mm	31 mm	25,4 mm	76,3 mm	M12	M13	52,5 mm	18 mm	18 mm	3 mm	18 mm
SBK2000C6	2000 kg	132 mm	31,5 mm	31 mm	25,4 mm	76,3 mm	M12	M13	52,5 mm	18 mm	18 mm	3 mm	18 mm

Série CPA

Capteur DINIARGEO, Compression

Capteurs compression bas profil série CPA

Portée max de 150 kg à 10000 kg
Homologation classe C3, de 2000 à 10000 kg
Profil bas
Résistance elévée aux forces latérales
Réalisé en acier inox
Indice de protection IP68
Cable de connexion blindé jusqu'à 90°C

Modèle	Max (kg)
CPA150	150 kg
CPA300	300 kg
CPA500	500 kg
CPA1000	1000 kg
CPA2000	2000 kg
CPA3000	3000 kg
CPA5000	5000 kg
CPA7000	7000 kg
CPA10000	10000 kg
CPA20000	20000 kg
CPA30000	30000 kg
CPA50000	50000 kg

Série CPX

Capteur DINIARGEO, Compression

Portee max de 250 kg à 100000 kg
Métrologie légale OIML C3, de 2500 kg à 12500 kg
Profil bas
Résistance elévée aux forces latérales
Realise en acier inox
Degre de protection IP68, IP 69K sur demande
Cable de connexion blinde

Modèle	Max (kg)
CPX250	250 kg
CPX500	500 kg
CPX1000	1000 kg
CPX2500	2500 kg
CPX5000	5000 kg
CPX7500	7500 kg
CPX10000	10000 kg
CPX12500	12500 kg
CPX15000	15000 kg
CPX30000	30000 kg
CPX50000	50000 kg
CPX100000	100000 kg

SPM

Capteur DINIARGEO, Capteur à appui central

Caractéristiques standards

Classe de precision C3
Compensation pour charges excentrees
Fait en aluminium
Degre de protection IP67
Portee max. de 100 kg a 500 kg
Pour plates-formes de dimensions 600x600 mm
Cable de connexion blinde
Certificat oiml disponible sur demande
Certificat d'essai disponible sur demande

Modèle	Max (kg)	Plateau Max (mm)	l (mm)	w (mm)	h (mm)	a (mm)	b (mm)	c Ø (mm)	d (mm)	e (mm)	f (mm)	g (mm)	i (mm)	m (mm)	n (mm)
SPM100	100	600 x 600	188	63,5	62,3	35	50	N°8 x M8	52	16	5,5	6,75	60	17	5
SPM200	200	600 x 600	188	63,5	62,3	35	50	N°8 x M8	52	16	5,5	6,75	60	17	5
SPM500	500	600 x 600	188	63,5	62,3	35	50	N°8 x M8	52	16	5,5	6,75	60	17	5

SPSX

Capteur DINIARGEO, Capteur à appui central

Caractéristiques standards

Classe de precision C3
Compensation pour charges excentrees
Fait en acier Inox 17-4 ph
Degre de protection IP67
Portee max. de 100 kg a 500 kg
Pour plates-formes de dimensions jusqu'a 600x800 mm
Cable de connexion blinde
Certificat d'essai disponible sur demande

Modele	Max	Plateau	l	w	h	a	b	cØ	d	e	f
SPSX100	100	600x800	139.7	30.5	30.2	22.4	79.3	4xM10	38	7.8	15
SPSX300	300	600x800	139.7	30.5	30.2	22.4	79.3	4xM10	38	7.8	15
SPSX500	500	600x800	139.7	30.5	30.2	22.4	79.3	4xM10	38	7.8	15

SPSY

Capteur DINIARGEO, Capteur à appui central

Caractéristiques standards

Classe de precision C3
Compensation pour charges excentrees
Fait en acier inox 17-4 ph
Indice de protection IP68/IP69K
Portee max. de 10 kg a 100 kg
Pour plates-formes de dimensions jusqu'a 500x400 mm
Cable de connexion blinde
Certificat d'essai disponible sur demande

Modele	Max	Plateau	l	w	h	a	b	cØ	d	e	f
SPSY10	10	500x400	150	25	40	19	100	8xM6	35	12	6
SPSY20	20	500x400	150	25	40	19	100	4xM6	35	12	6
SPSY50	50	500x400	150	25	40	19	100	4xM6	35	12	6
SPSY100	100	500x400	150	25	40	19	100	4xM6	35	12	6
