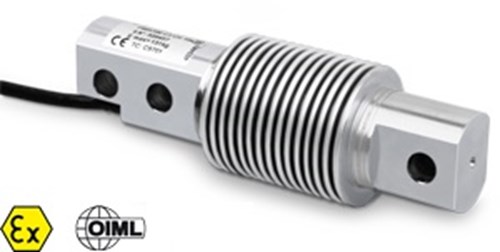

FXC C6
Caractéristiques standards
- Classe de precision C6
- Corps et soufflet en acier inox
- Cegre de protection IP68
- Portee max de 20 kg a 200 kg
- Cable de connexion blinde
- Certificat OIML disponible sur demande
- Certificat d’essai disponible sur demande
| Modèle | Max (kg) | l (mm) | w (mm) | h (mm) | a (mm) | b (mm) | c Ø | d (mm) | e (mm) | f (mm) | g (mm) | i (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FXC20C6-1 | 20 kg | 120 mm | 39 mm | 39 mm | 18 mm | 82 mm | N°3 x 8 | 24 mm | 42 mm | 27,3 mm | 18,5 mm | 20 mm |
| FXC50C6-1 | 50 kg | 120 mm | 39 mm | 39 mm | 18 mm | 82 mm | N°3 x 8 | 24 mm | 42 mm | 27,3 mm | 18,5 mm | 20 mm |
| FXC100C6-1 | 100 kg | 120 mm | 39 mm | 39 mm | 18 mm | 82 mm | N°3 x 8 | 24 mm | 42 mm | 27,3 mm | 18,5 mm | 20 mm |
| FXC200C6-1 | 200 kg | 120 mm | 39 mm | 39 mm | 18 mm | 82 mm | N°3 x 8 | 24 mm | 42 mm | 27,3 mm | 18,5 mm | 20 mm |
