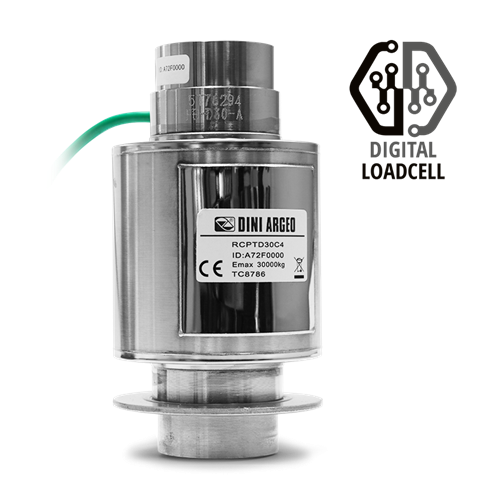

RCPTD
Caractéristiques standards
- Classe de precision C4.
- Intérieur en acier inox avec corps en acier nikelé, soudé au laser.
- Indice de protection IP68.
- Portée max. 30000 kg.
- Câble de connexion blindé longueur de 20 m.
- Certificat d’essai disponible sur demande.
- Équipé du grain superieur et inferieur pour l’auto alignement et d’une base avec 3 excentriques.
| Modèle | Max (kg) |
|---|---|
| RCPTD30C4-2 | 30000 kg |
Produits similaires
DSBI
Caractéristiques standards
- Classes de precision C4
- Fait en acier inox 17-4 ph
- Degre de protection IP67
- Portee max de 10000 kg a 30000 kg
- Cable de connexion blinde
- Certificat d'essai disponible sur demande
| Modèle | Max (kg) | l (mm) | w (mm) | h (mm) | a (mm) | bØ (mm) | cØ (mm) | d (mm) |
|---|---|---|---|---|---|---|---|---|
| DSBI10 | 10.000 kg | 170 mm | 49.2 mm | 49.2 mm | 142 mm | 2x20 mm | 25.4 mm | 12.7 mm |
| DSBI20 | 20.000 kg | 170 mm | 49.2 mm | 49.2 mm | 142 mm | 2x20 mm | 25.4 mm | 12.7 mm |
| DSBI30 | 30.000 kg | 170 mm | 49.2 mm | 49.2 mm | 142 mm | 2x20 mm | 25.4 mm | 12.7 mm |
RCPT
Caractéristiques standards
- Classe de precision C3.
- Corps en acier nikelé avec boitier externe en acier inox, soudé au laser.
- Optimisé pour connection en parallèle.
- Indice de protection IP68.
- Capacite max. de 20 t a 50 t.
- Câble de connexion blindé longueur de 20 m.
- Certificat d'essai disponible sur demande.
- Equipe du grain superieur et inferieur pour l'auto alignement et d'une base avec 3 excentriques (version avec cups).
| Modèle | Max (kg) |
|---|---|
| RCPT30C3NC | 30000 kg |
| RCPT20C3 | 20000 kg |
| RCPT30C3 | 30000 kg |
| RCPT50C3 | 50000 kg |
RSBT
Caractéristiques standards
- Classe de precision C3
- Fait en acier nickele et soude par laser
- Précision élevée et linéarité même en cas de chargement non perpendiculaires
- Optimise pour connexion en parallele
- Degre de protection IP68
- Portee max de 25 t a 40 t
- Cable de connexion blinde en teflon
- Certificat d'essai disponible sur demande
| Modele | Max | l | w | h | a | b | cØ | dØ | eØ | f | g | i |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RSBT25C3 | 25000 | 240 | 135 | 225.5 | 80 | 100 | 4xM18 | 86 | 28 | 29 | 11 | 20 |
| RSBT30C3 | 30000 | 240 | 135 | 225.5 | 80 | 100 | 4xM18 | 86 | 28 | 29 | 11 | 20 |
| RSBT40C3 | 40000 | 240 | 135 | 225.5 | 80 | 100 | 4xM18 | 86 | 28 | 29 | 11 | 20 |
SBX-1KL
Caractéristiques standards
- Classe de precision c3
- Corps en acier inox et soude par laser
- Degre de protection IP68, IP69K sur demande
- Portee 10000 kg
- Cable de connexion blinde
- Certificat d'essai fourni en standard
| Code | Max (kg) | l (mm) | w (mm) | h (mm) | a (mm) | b (mm) | c Ø | d Ø | e (mm) |
|---|---|---|---|---|---|---|---|---|---|
| SBX500-1KL | 500 kg | 132 mm | 31,5 mm | 31 mm | 25,4 mm | 76,3 mm | M12 | M13 | 52,5 mm |
| SBX1000-1KL | 1000 kg | 132 mm | 31,5 mm | 31 mm | 25,4 mm | 76,3 mm | M12 | M13 | 52,5 mm |
| SBX2000-1KL | 2000 kg | 132 mm | 31,5 mm | 31 mm | 25,4 mm | 76,3 mm | M12 | M13 | 52,5 mm |
| SBX3000-1KL | 3000 kg | 171,5 mm | 38 mm | 38 mm | 38,1 mm | 95,3 mm | M20 | M20,5 | 70 mm |
| SBX10000-1KL | 10000 kg | 222,5 mm | 50,8 mm | 50,8 mm | 50,8 mm | 123,8 mm | M27 | M27 | 95 mm |
Série CPA
Capteurs compression bas profil série CPA
- Portée max de 150 kg à 10000 kg
- Homologation classe C3, de 2000 à 10000 kg
- Profil bas
- Résistance elévée aux forces latérales
- Réalisé en acier inox
- Indice de protection IP68
- Cable de connexion blindé jusqu'à 90°C
| Modèle | Max (kg) |
|---|---|
| CPA150 | 150 kg |
| CPA300 | 300 kg |
| CPA500 | 500 kg |
| CPA1000 | 1000 kg |
| CPA2000 | 2000 kg |
| CPA3000 | 3000 kg |
| CPA5000 | 5000 kg |
| CPA7000 | 7000 kg |
| CPA10000 | 10000 kg |
| CPA20000 | 20000 kg |
| CPA30000 | 30000 kg |
| CPA50000 | 50000 kg |

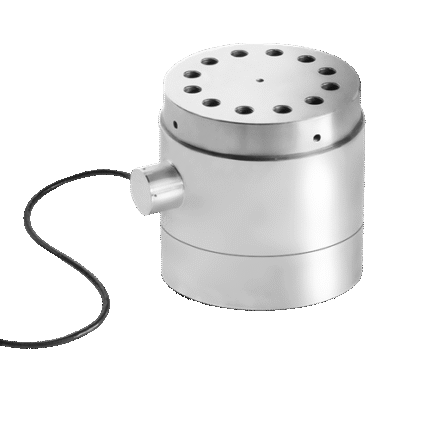

Série CPH
- Portée max de 50 kg à 1.000 t
- Résistance elévée aux forces latérales
- Réalisé en acier inox
- Indice de protection IP67
- Cable de connexion blindé
- Poignées amovibles pour le transport du capteur
| Modèle | Max (kg) |
|---|---|
| CPH50 | 50.000 kg |
| CPH100 | 100.000 kg |
| CPH250 | 250.000 kg |
| CPH500 | 500.000 kg |
| CPH800 | 800.000 kg |
| CPH1000 | 1.000.000 kg |

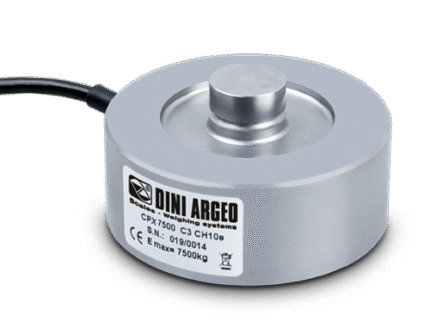

Série CPX
- Portee max de 250 kg à 100000 kg
- Métrologie légale OIML C3, de 2500 kg à 12500 kg
- Profil bas
- Résistance elévée aux forces latérales
- Realise en acier inox
- Degre de protection IP68, IP 69K sur demande
- Cable de connexion blinde
| Modèle | Max (kg) |
|---|---|
| CPX250 | 250 kg |
| CPX500 | 500 kg |
| CPX1000 | 1000 kg |
| CPX2500 | 2500 kg |
| CPX5000 | 5000 kg |
| CPX7500 | 7500 kg |
| CPX10000 | 10000 kg |
| CPX12500 | 12500 kg |
| CPX15000 | 15000 kg |
| CPX30000 | 30000 kg |
| CPX50000 | 50000 kg |
| CPX100000 | 100000 kg |
SPSY
Caractéristiques standards
- Classe de precision C3
- Compensation pour charges excentrees
- Fait en acier inox 17-4 ph
- Indice de protection IP68/IP69K
- Portee max. de 10 kg a 100 kg
- Pour plates-formes de dimensions jusqu'a 500x400 mm
- Cable de connexion blinde
- Certificat d'essai disponible sur demande
| Modele | Max | Plateau | l | w | h | a | b | cØ | d | e | f |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SPSY10 | 10 | 500x400 | 150 | 25 | 40 | 19 | 100 | 8xM6 | 35 | 12 | 6 |
| SPSY20 | 20 | 500x400 | 150 | 25 | 40 | 19 | 100 | 4xM6 | 35 | 12 | 6 |
| SPSY50 | 50 | 500x400 | 150 | 25 | 40 | 19 | 100 | 4xM6 | 35 | 12 | 6 |
| SPSY100 | 100 | 500x400 | 150 | 25 | 40 | 19 | 100 | 4xM6 | 35 | 12 | 6 |
