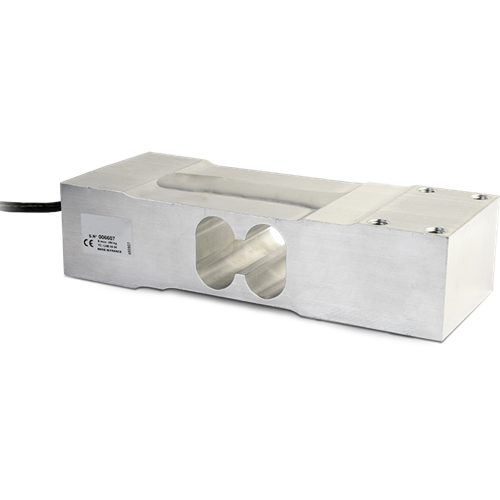

SPBC
Caractéristiques standards
- Classe de precision C3
- Compensation pour charges excentrees
- Fait en aluminium
- Degre de protection IP65
- Portee Max. de 100 à 630kg
- Pour plates-formes de dimensions jusqu’a 700x700mm
- Cable de connexion blinde
- Certificat oiml disponible sur demande
- Certificat d’essai disponible sur demande
| Modele | Max | Plateau | l | w | h | a | b | cØ | d | e | f | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SPBC100 | 100 | 700x700 | 190 | 73 | 47 | 25 | 60 | 8xM8 | 40 | 15 | 7.5 | 6.5 |
| SPBC200 | 200 | 700x700 | 190 | 73 | 47 | 25 | 60 | 8xM8 | 40 | 15 | 7.5 | 6.5 |
| SPBC300 | 300 | 700x700 | 190 | 73 | 47 | 25 | 60 | 8xM8 | 40 | 15 | 7.5 | 6.5 |
| SPBC500 | 500 | 700x700 | 190 | 73 | 47 | 25 | 60 | 8xM8 | 40 | 15 | 7.5 | 6.5 |
| SPBC630 | 630 | 700x700 | 190 | 73 | 47 | 25 | 60 | 8xM8 | 40 | 15 | 7.5 | 6.5 |
