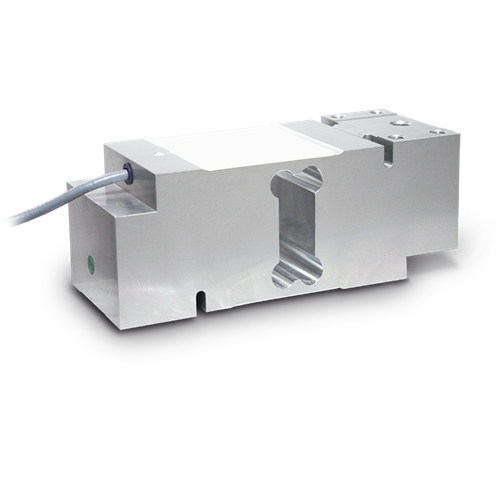

SPN
Caractéristiques standards
- Classe de precision C3
- Compensation pour charges excentrees
- Fait en aluminium
- Degre de protection IP67
- Portee max. de 300 kg a 750 kg
- Pour plates-formes de dimensions 800×800 mm
- Cable de connexion blinde
- Certificat OIML disponible sur demande
- Certificat d’essai disponible sur demande
| Modele | Max | Plateau | l | w | h | a | b | cØ | d | e | f | g | i | m | nØ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SPN300 | 300 | 800x800 | 191 | 76 | 75 | 25 | 60 | 8xM8 | 40 | 16 | 12 | 8 | 21 | 18 | 5 |
| SPN500 | 500 | 800x800 | 191 | 76 | 75 | 25 | 60 | 8xM8 | 40 | 16 | 12 | 8 | 21 | 18 | 5 |
| SPN750 | 750 | 800x800 | 191 | 76 | 75 | 25 | 60 | 8xM8 | 40 | 16 | 12 | 8 | 21 | 18 | 5 |
