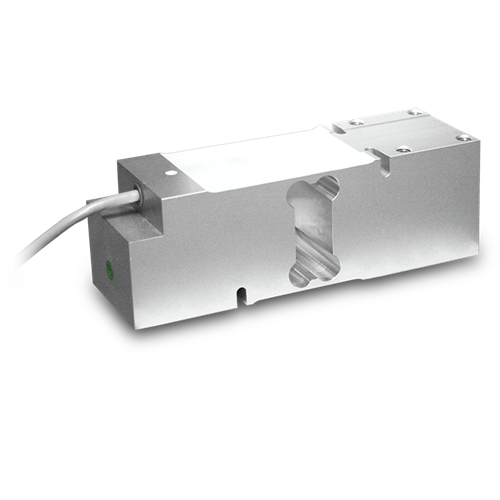

SPM
Caractéristiques standards
- Classe de precision C3
- Compensation pour charges excentrees
- Fait en aluminium
- Degre de protection IP67
- Portee max. de 100 kg a 500 kg
- Pour plates-formes de dimensions 600×600 mm
- Cable de connexion blinde
- Certificat oiml disponible sur demande
- Certificat d’essai disponible sur demande
| Modèle | Max (kg) | Plateau Max (mm) | l (mm) | w (mm) | h (mm) | a (mm) | b (mm) | c Ø (mm) | d (mm) | e (mm) | f (mm) | g (mm) | i (mm) | m (mm) | n (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SPM100 | 100 | 600 x 600 | 188 | 63,5 | 62,3 | 35 | 50 | N°8 x M8 | 52 | 16 | 5,5 | 6,75 | 60 | 17 | 5 |
| SPM200 | 200 | 600 x 600 | 188 | 63,5 | 62,3 | 35 | 50 | N°8 x M8 | 52 | 16 | 5,5 | 6,75 | 60 | 17 | 5 |
| SPM500 | 500 | 600 x 600 | 188 | 63,5 | 62,3 | 35 | 50 | N°8 x M8 | 52 | 16 | 5,5 | 6,75 | 60 | 17 | 5 |
