Série VC3500
Caractéristiques standards
- Capteur de pesage en acier inoxydable, entièrement soudé et hermétiquement scellé selon les normes IP68 et IP69K
- Haute résistance au levage intégrée en standard
- Résistance à la charge hors axe
- Conception à profil bas
- Câble en polyuréthane de longue durée résistant aux produits chimiques, aux UV et aux coupures
- Permet l'expansion et la contraction du vaisseau
- Options avec homologation ATEX ou IECEx, revêtement Parylène et version haute température sur demande
- Sortie de capteur de pesage 4-20mA en option sur demande
PORTÉE(t): 2, 5, 7,5, 10, 15, 20, 30
Acier inoxydable. Protection IP68/IP69K.
SPBC
Caractéristiques standards
- Classe de precision C3
- Compensation pour charges excentrees
- Fait en aluminium
- Degre de protection IP65
- Portee Max. de 100 à 630kg
- Pour plates-formes de dimensions jusqu'a 700x700mm
- Cable de connexion blinde
- Certificat oiml disponible sur demande
- Certificat d'essai disponible sur demande
| Modele | Max | Plateau | l | w | h | a | b | cØ | d | e | f | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SPBC100 | 100 | 700x700 | 190 | 73 | 47 | 25 | 60 | 8xM8 | 40 | 15 | 7.5 | 6.5 |
| SPBC200 | 200 | 700x700 | 190 | 73 | 47 | 25 | 60 | 8xM8 | 40 | 15 | 7.5 | 6.5 |
| SPBC300 | 300 | 700x700 | 190 | 73 | 47 | 25 | 60 | 8xM8 | 40 | 15 | 7.5 | 6.5 |
| SPBC500 | 500 | 700x700 | 190 | 73 | 47 | 25 | 60 | 8xM8 | 40 | 15 | 7.5 | 6.5 |
| SPBC630 | 630 | 700x700 | 190 | 73 | 47 | 25 | 60 | 8xM8 | 40 | 15 | 7.5 | 6.5 |
SPG
Caractéristiques standards
- Classe de precision C6
- Compensation pour charges excentrees
- Fait en aluminium
- Degre de protection IP67
- Portee max. de 7 kg a 50 kg
- Pour plates-formes de dimensions jusqu'a 600x600 mm
- Cable de connexion blinde
- Certificat OIML disponible sur demande
- Certificat d'essai disponible sur demande
PORTEE (kg) : 7, 10, 18, 36, 50.
OIML R60. Classe de précision C6.
Aluminium. Degré de protection IP67. Capteurs à appui central pour charges excentrées, idéal par exemple pour être monté sur des balances homologuées CE-M à capteur unique, avec plateau de dimensions maximales de 600x600 mm.
| Modèle | Max (kg) | Plateau Max (mm) | l (mm) | w (mm) | h (mm) | a (mm) | b (mm) | c Ø (mm) | d (mm) | e (mm) | f (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SPG7C6-1 | 7 | 300 x 300 | 150 | 25.4 | 40 | 19.1 | 19.1 | N°8 x M6 | 34 | 16 | 6.1 |
| SPG10C6-1 | 10 | 300 x 300 | 150 | 25.4 | 40 | 19.1 | 19.1 | N°8 x M6 | 34 | 16 | 6.1 |
| SPG18C6-1 | 18 | 400 x 400 | 150 | 25.4 | 40 | 19.1 | 19.1 | N°8 x M6 | 34 | 16 | 6.1 |
| SPG36C6-1 | 36 | 450 x 450 | 150 | 25.4 | 40 | 19.1 | 19.1 | N°8 x M6 | 34 | 16 | 6.1 |
| SPG50C6-1 | 50 | 600 x 600 | 150 | 25.4 | 40 | 19.1 | 19.1 | N°8 x M6 | 34 | 16 | 6.1 |
SPM
Caractéristiques standards
- Classe de precision C3
- Compensation pour charges excentrees
- Fait en aluminium
- Degre de protection IP67
- Portee max. de 100 kg a 500 kg
- Pour plates-formes de dimensions 600x600 mm
- Cable de connexion blinde
- Certificat oiml disponible sur demande
- Certificat d'essai disponible sur demande
| Modèle | Max (kg) | Plateau Max (mm) | l (mm) | w (mm) | h (mm) | a (mm) | b (mm) | c Ø (mm) | d (mm) | e (mm) | f (mm) | g (mm) | i (mm) | m (mm) | n (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SPM100 | 100 | 600 x 600 | 188 | 63,5 | 62,3 | 35 | 50 | N°8 x M8 | 52 | 16 | 5,5 | 6,75 | 60 | 17 | 5 |
| SPM200 | 200 | 600 x 600 | 188 | 63,5 | 62,3 | 35 | 50 | N°8 x M8 | 52 | 16 | 5,5 | 6,75 | 60 | 17 | 5 |
| SPM500 | 500 | 600 x 600 | 188 | 63,5 | 62,3 | 35 | 50 | N°8 x M8 | 52 | 16 | 5,5 | 6,75 | 60 | 17 | 5 |
SPN
Caractéristiques standards
- Classe de precision C3
- Compensation pour charges excentrees
- Fait en aluminium
- Degre de protection IP67
- Portee max. de 300 kg a 750 kg
- Pour plates-formes de dimensions 800x800 mm
- Cable de connexion blinde
- Certificat OIML disponible sur demande
- Certificat d'essai disponible sur demande
| Modele | Max | Plateau | l | w | h | a | b | cØ | d | e | f | g | i | m | nØ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SPN300 | 300 | 800x800 | 191 | 76 | 75 | 25 | 60 | 8xM8 | 40 | 16 | 12 | 8 | 21 | 18 | 5 |
| SPN500 | 500 | 800x800 | 191 | 76 | 75 | 25 | 60 | 8xM8 | 40 | 16 | 12 | 8 | 21 | 18 | 5 |
| SPN750 | 750 | 800x800 | 191 | 76 | 75 | 25 | 60 | 8xM8 | 40 | 16 | 12 | 8 | 21 | 18 | 5 |
SPO
Caractéristiques standards
- Classe de precision C3
- Compensation pour charges excentrees
- Fait en aluminium
- Degre de protection IP67
- Portee max. de 3kg a 30kg
- Pour plates-formes de dimensions jusqu'a 300x300mm
- Cable de connexion blinde
- Certificat oiml disponible sur demande
- Certificat d'essai disponible sur demande
OIML R60. Classe de précision C3.
Aluminium. Degré de protection IP67. Capteurs à appui central pour charges excentrées, idéal par exemple pour être monté sur des balances homologuées CE-M à capteur unique, avec plateau de dimensions maximales 300x300 mm.
| Modèle | Max (kg) | Plateau Max (mm) | l (mm) | w (mm) | h (mm) | a (mm) | b (mm) | c Ø (mm) | d (mm) | e (mm) | f (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SPO3-1 | 3 | 150 x 150 | 130 | 25.4 | 22 | 106 | 15 | N°4 x M6 | 25 | 12 | 5 |
| SPO5-1 | 5 | 300 x 300 | 130 | 25.4 | 22 | 106 | 15 | N°4 x M6 | 25 | 12 | 5 |
| SPO10-1 | 10 | 300 x 300 | 130 | 25.4 | 22 | 106 | 15 | N°4 x M6 | 25 | 12 | 5 |
| SPO15-1 | 15 | 300 x 300 | 130 | 25.4 | 22 | 106 | 15 | N°4 x M6 | 25 | 12 | 5 |
| SPO20-1 | 20 | 300 x 300 | 130 | 25.4 | 22 | 106 | 15 | N°4 x M6 | 25 | 12 | 5 |
| SPO30-1 | 30 | 300 x 300 | 130 | 25.4 | 22 | 106 | 15 | N°4 x M6 | 25 | 12 | 5 |
| SPO40-1 | 40 | 300 x 300 | 130 | 30.0 | 22 | 106 | 15 | N°4 x M6 | 25 | 12 | 5 |
SPSW
Caractéristiques standards
- Classe de precision C3
- Compensation pour charges excentrees
- Fait en acier inox 17-4 PH
- Degre de protection IP67
- Portee max. de 7,5 kg a 200 kg
- Pour plates-formes de dimensions jusqu'a 500x400 mm
- Cable de connexion blinde
- Certificat d'essai disponible sur demande
| Modele | Max | Plateau | l | w | h | a | b | cØ | d | e | f | g | i | m |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SPSW7.5 | 7.5 | 500x400 | 150 | 25 | 40 | 19 | 100 | 4xM6 | 2xM6 | M6 | M6 | 35 | 13 | 6.2 |
| SPSW15 | 15.0 | 500x400 | 150 | 25 | 40 | 19 | 100 | 4xM6 | 2xM6 | M6 | M6 | 35 | 13 | 6.2 |
| SPSW30 | 30.0 | 500x400 | 150 | 25 | 40 | 19 | 100 | 4xM6 | 2xM6 | M6 | M6 | 35 | 13 | 6.2 |
| SPSW50 | 50.0 | 500x400 | 150 | 25 | 40 | 19 | 100 | 4xM6 | 2xM6 | M6 | M6 | 35 | 13 | 6.2 |
| SPSW100 | 100.0 | 500x400 | 150 | 25 | 40 | 19 | 100 | 4xM6 | 2xM6 | M6 | M6 | 35 | 13 | 6.2 |
| SPSW200 | 200.0 | 500x400 | 150 | 25 | 40 | 19 | 100 | 4xM6 | 2xM6 | M6 | M6 | 35 | 13 | 6.2 |
SPSX
Caractéristiques standards
- Classe de precision C3
- Compensation pour charges excentrees
- Fait en acier Inox 17-4 ph
- Degre de protection IP67
- Portee max. de 100 kg a 500 kg
- Pour plates-formes de dimensions jusqu'a 600x800 mm
- Cable de connexion blinde
- Certificat d'essai disponible sur demande
| Modele | Max | Plateau | l | w | h | a | b | cØ | d | e | f |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SPSX100 | 100 | 600x800 | 139.7 | 30.5 | 30.2 | 22.4 | 79.3 | 4xM10 | 38 | 7.8 | 15 |
| SPSX300 | 300 | 600x800 | 139.7 | 30.5 | 30.2 | 22.4 | 79.3 | 4xM10 | 38 | 7.8 | 15 |
| SPSX500 | 500 | 600x800 | 139.7 | 30.5 | 30.2 | 22.4 | 79.3 | 4xM10 | 38 | 7.8 | 15 |
SPSY
Caractéristiques standards
- Classe de precision C3
- Compensation pour charges excentrees
- Fait en acier inox 17-4 ph
- Indice de protection IP68/IP69K
- Portee max. de 10 kg a 100 kg
- Pour plates-formes de dimensions jusqu'a 500x400 mm
- Cable de connexion blinde
- Certificat d'essai disponible sur demande
| Modele | Max | Plateau | l | w | h | a | b | cØ | d | e | f |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SPSY10 | 10 | 500x400 | 150 | 25 | 40 | 19 | 100 | 8xM6 | 35 | 12 | 6 |
| SPSY20 | 20 | 500x400 | 150 | 25 | 40 | 19 | 100 | 4xM6 | 35 | 12 | 6 |
| SPSY50 | 50 | 500x400 | 150 | 25 | 40 | 19 | 100 | 4xM6 | 35 | 12 | 6 |
| SPSY100 | 100 | 500x400 | 150 | 25 | 40 | 19 | 100 | 4xM6 | 35 | 12 | 6 |
SPSZ
Caractéristiques standards
- Classe de precision C3
- Compensation pour charges excentrees
- Fait en acier inox 17-4 ph
- Degre de protection IP68
- Portee max. de 500 kg a 1000 kg
- Pour plates-formes de dimensions jusqu'a 800x800 mm
- Cable de connexion blinde
- Certificat d'essai disponible sur demande
| Modele | Max | Plateau | l | w | h | a | b | cØ | d | e | f | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SPSZ500 | 500 | 800x800 | 191 | 76 | 75 | 25 | 60 | 9xM12 | 41 | 16 | 22 | 8 |
| SPSZ1000 | 1000 | 800x800 | 191 | 76 | 75 | 25 | 60 | 9xM12 | 41 | 16 | 22 | 8 |

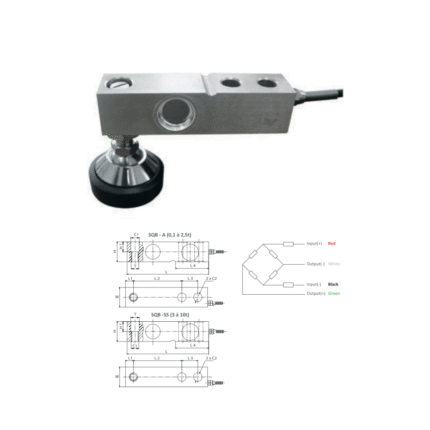

SQB
Description
• Capteur de poids à cisaillement en acier SQB-A IP67 (0,1 t ~ 0,3 t) / en acier inoxydable SQB-SS IP68 (0,5 t ~ 10 t)
• Convient aux plateformes de pesage, aux pesées des cuves et des silos
• Diamètre du câble : Ø 6 mm
• Longueur du câble :
1,5 à 3 m pour 0,1 ~ 2,5 t
4,2 m pour 3 t ~ 5 t
5 m pour 7,5 t ~ 10 t
• Avec module en option
• Marque : Brehm
| Capacités | L | L1 | L2 | L3 | L4 | H | H1 | W | ØC1 | ØC2 | T | M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0,1; 0,15; 0,2; 0,3; 0,5; 0,75; 1; 1,5; 2; 2,5t | 130 | 12.7 | 76.2 | 25.4 | 53.5 | 31.8 | 15.7 | 32 | 13.5 | 13 | M12 | |
| 3-5t | 171.5 | 19 | 95.3 | 38.1 | 72.5 | 38.1 | 26 | 38 | 20 | 20 | M18*1.5 | |
| 7.5-10t | 225.5 | 25.3 | 124 | 50.8 | 102 | 50.8 | 25.4 | 51 | 27 | 27 | M24*2 |

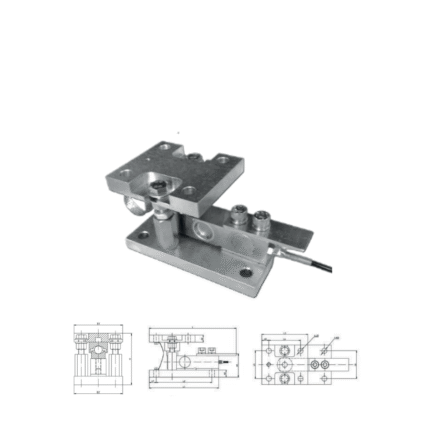

SQB-A
Description
• Module de capteur en acier chromé
• Protection contre le basculement
• Convient aux modèles des capteurs SQB
| Capacités | H | H1 | H2 | B1 | B2 | ØD1 | ØD2 | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0,1~2,5t | 106.0 | 58.0 | 18 | 100 | 100 | 13 | 13 | 210.0 | 175 | 140 | 116.0 | 80.0 | 70 | 70 | 17.5 | 18 |
| 3~5t | 135.0 | 69.1 | 23 | 150 | 150 | 17 | 17 | 270.0 | 235 | 200 | 150.0 | 100.0 | 90 | 90 | 15.0 | 25 |
| 7.5~10t | 168.3 | 91.3 | 38 | 180 | 180 | 26 | 26 | 345.2 | 310 | 250 | 210.4 | 150.4 | 110 | 110 | 30.0 | 30 |
